地震対策用天井 (軽量天井)       (天井脱落対策工法をご検討のみなさまへ

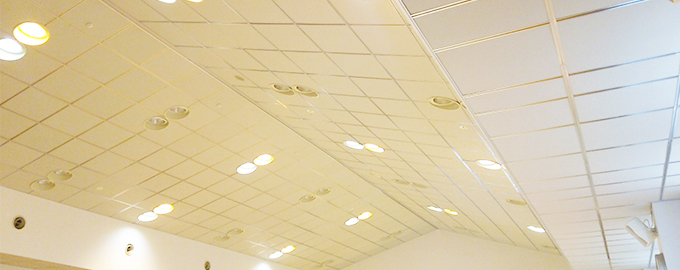

フェノバSZ耐震断熱天井

フェノバSZ耐震断熱天井

積水化学工業株式会社との共同開発で誕生した、1m2あたり2.0kg以下※1の軽量天井

フェノバSZ耐震断熱天井は、天井構成材すべての軽さをテーマに開発されました。1㎡あたりの天井面構成部材の重さ 2.0kg以下を実現しています。

今後発生する可能性が高いとされる大地震により、万が一、天井が崩落に至るようなことがあっても、重量のある天井材の落下と比較して命の危険に関わるような人的被害が最小限に抑えられます。仕上げ材は不燃認定品のため地震時の火災対策にも有効です。

特長

1㎡あたり2.0kg以下の軽量天井

天井下地材のノンブレス化と構成部材の点数を削減して軽量化を図りました。

想定以上の地震で万が一脱落しても、被害を最小限に抑える軽量天井システムです。

不燃

不燃材仕様のため防火性に優れています。



高断熱

高断熱の天井仕上げ材が、室内温度の保持に大きく貢献します。

吸音力

イアルボードとの併用で、吸音力の調整が可能です。

施工性

シンプルなシステム構成により、効率的な施工が行えます。また仕上げ材をはじめとした各部材は切断加工性に優れ、天井裏のダクトや配管などの施工が容易です。


用途

文教施設

工場・倉庫・店舗

大型商業施設

多目的ホール

体育館等のスポーツ施設

非常階段等の最上階や踊り場等

一般的な耐震天井との比較

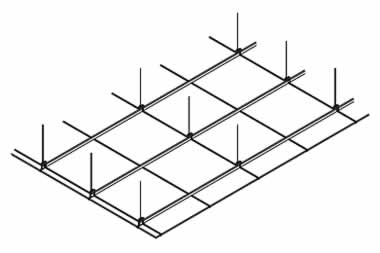

フェノバSZ耐震断熱天井

フェノバSZ耐震断熱天井

フェノバSZ耐震断熱天井
基本モジュール 910×910ピッチ
吊りボルト 910×1820ピッチ
ハンガー 吊りボルトに設置
耐震ブレス ----
野縁受け 910ピッチ
野縁 ハット型ジョイナー 910×910ピッチ
天井仕上材 フェノバボードフネンSZ 892×892

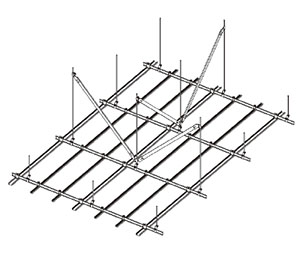

一般的な耐震天井

一般的な耐震天井

一般的な耐震天井

910×910ピッチ(基本)
吊りボルトに設置
目安13m2/箇所
910ピッチ
W・S併用、主流303ピッチ
各種

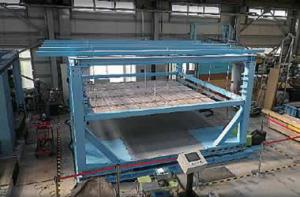

加振試験(安全性の検証)

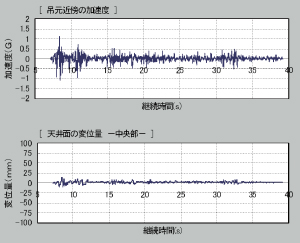

実大加振台実験

加振試験

実大加振台による耐震性試験

[三洋工業(株)技術研究所]

実大加振台実験

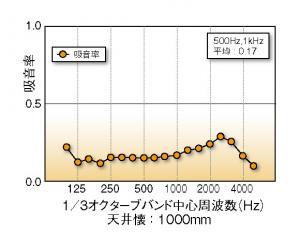

天井吸音試験

フェノバSZ耐震断熱天井

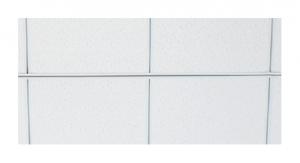

天井吸音試験 フェノバSZ耐震断熱天井 天井吸音試験 フェノバSZ耐震断熱天井

フェノバSZ耐震断熱天井(50%)

イアルSZシーリング(50%)

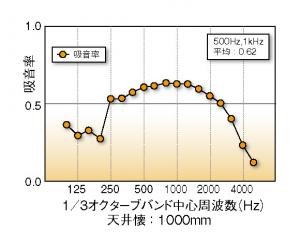

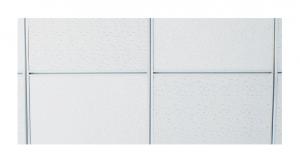

天井吸音試験イアルSZシーリング(50%)・フェノバSZ耐震断熱天井(50%) 天井吸音試験イアルSZシーリング(50%)・フェノバSZ耐震断熱天井(50%)

部材の詳細

※各部材はイアルSZシーリングと共通部品となります。

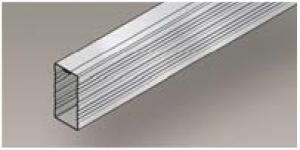

野縁受け

軽量でありながら、剛性を持つ角材(40×20)を採用



野縁受け

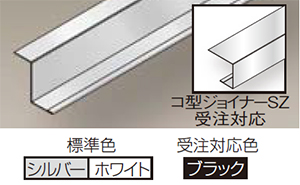

Z型/コ型 ジョイナーSZ

野縁の壁際用部材




Z型/コ型ジョイナーSZ

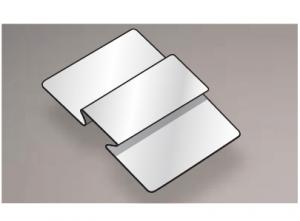

SZ-PK

ボード抑え金具

SZ-PK

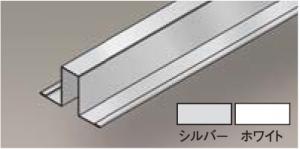

野縁(ハット型ジョイナーSZ)

野縁兼天井仕上材の見切として、専用のアルミ製ハット型ジョイナーを採用。



野縁(ハット型ジョイナーSZ)

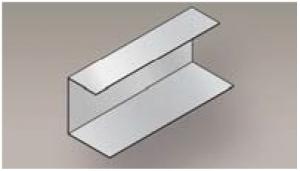

ランナー KR40

野縁受けの壁際保持固定部材兼、Z型ジョイナーSZ取付け部材
ランナーKR40

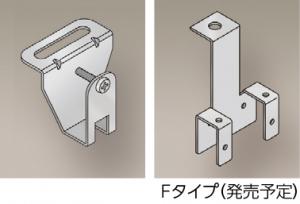

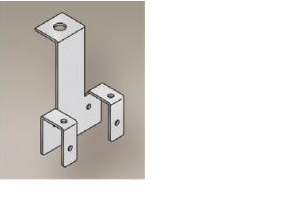

フェノバSZハンガー

一般的なフラット天井の野縁受け保持部材

(意匠申請中)



フェノバSZハンガー

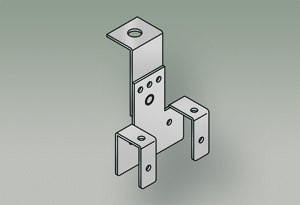

フェノバSZフリーハンガー

勾配天井にフレキシブルな追従が可能

(意匠申請中)



フェノバSZフリーハンガー

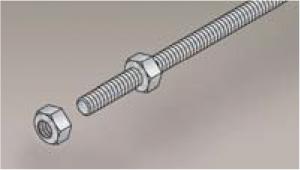

吊りボルト&ナット

天井の軽量化によりボルトの使用本数が一般の天井と比べてほぼ半減



吊りボルト&ナット

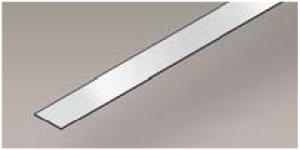

落下防止板SZ

天井仕上材の固定用部材



落下防止板SZ

天井仕上げ材(フェノバボードフネンSZ)

フェノバSZ耐震断熱天井のための専用規格品で、ボードサイズは厚さ20mm×幅892mm×長さ892mmです。取付けは野縁と野縁受けとの挟み込み施工です。

[不燃認定番号 NM-2830]



※2016年5月より、ホワイト系のフェノバボードフネンSZ(GP)に変更になりました。

  (ライトグレー・ブラックにつきましては、受注対応となっております。)

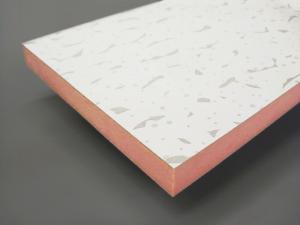

フェノバボードフネンSZ


・標準色

GP(ホワイト系)

ホワイト系(GP)


・受注対応色

ライトグレー・ブラック

ライトグレー・ブラック

フェノバボードフネンSZの特長

抜群の断熱性能

厚み20mmでグラスウール10K、厚みが50mmと同等の断熱性能を発揮します。薄くてもしっかりと省エネに貢献します。

20mm厚品

熱抵抗値1.05m2・K/W

熱伝導率0.019W/m・K

環境に配慮したノンフロン建材

発泡ガスとして非フロンガスを使用しておりF☆☆☆☆も取得しています。(JQ0608025)

安心の防火製品

不燃認定製品・非可燃物(制限酸素指数33.4%)

[不燃認定番号 NM-2830]

金属腐食の防止

抽出pHが中性(6)になるよう調整しています。


優れた切断性

フェノバボードフネンSZはプラスチック発泡体のためカッターナイフで簡単に切断可能です。

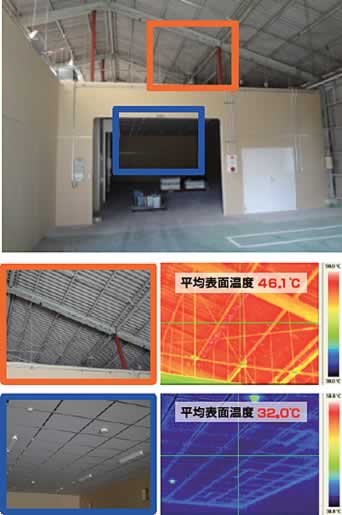

断熱性の実例

断熱性の実例

(屋根からの輻射熱を遮断(△14℃))

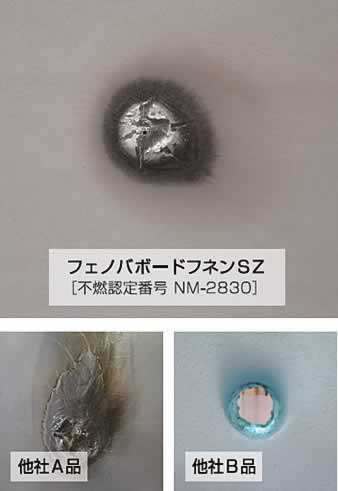

燃焼実験(ガスバーナーでの燃焼比較)

20秒後

燃焼実験(ガスバーナーでの燃焼比較)

※1:天井面構成部材としての単位面積質量です。  天井面構成部材等としての単位面積質量が 2kg/㎡以下

ように設計願います。天井形状、補強追加により天井面構成部材等が2kg/㎡を超える場合があります。
