地震対策用天井 (軽量天井)

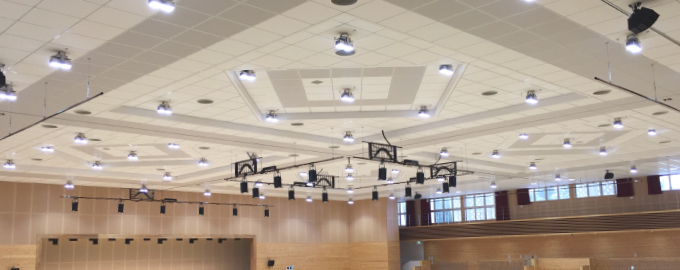

イアルSZシーリング

イアルSZシーリング

1m2あたり2.0kg以下※1の軽量天井です。断熱性だけでなく、吸音性にも優れています。

天井を構成している各部材は、どれも軽さと扱い易さに優れ、重量的及び構造的な面から崩落を起こし難い特長を備えています。万が一、想定震度以上の大地震が発生し、天井が崩落に至るようなことがあっても、重量のある天井材の落下と比較して命の危険に関わるような人的被害が最小限に抑えられます。

特に仕上材であるマグ・イゾベール(株)の高性能断熱材「イアルボード」は1.1kg/m2と非常に軽量で、火災対策にも有効な不燃材です。また、天井仕上げ材に求められる断熱性、吸音性、意匠性を備え、空間を機能的に演出します。

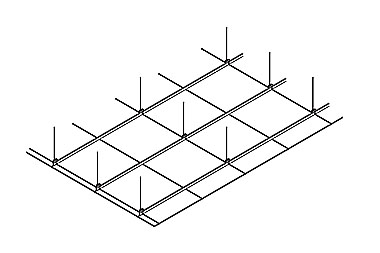

イアルSZシーリング

イアルSZシーリング

特長

1㎡あたり2.0kg以下の軽量天井

天井下地材のノンブレス化と構成部材の点数を削減して軽量化を図りました。

想定以上の地震で万が一脱落しても、被害を最小限に抑える軽量天井システムです。

不燃

不燃材仕様のため防火性に優れています。

吸音性

優れた吸音性で快適な空間を造ります。

吸音力の調整可

フェノバSZ耐震断熱天井との併用で、吸音力の調整が可能です。

断熱性

高断熱の天井仕上げ材が、室内温度の保持に大きく貢献します。

施工性

シンプルなシステム構成により、効率的な施工が行えます。また仕上材をはじめとした各部材は切断加工性に優れ、天井裏のダクトや配管などの施工が容易です。

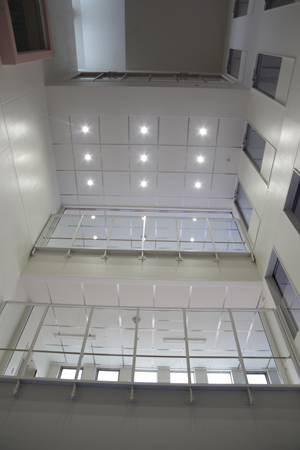

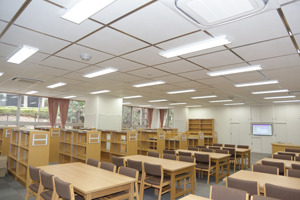

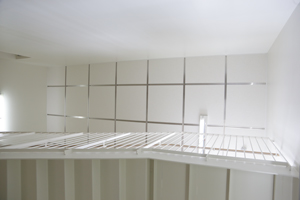

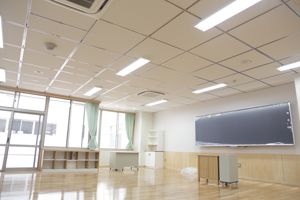

用途

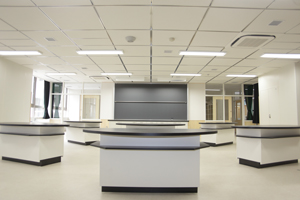

文教施設

工場・倉庫・店舗

大型商業施設

多目的ホール

体育館等のスポーツ施設

非常階段の最上階や踊り場等

用途

用途

用途

部材の詳細

※各部材はフェノバSZ耐震断熱天井と共通部品となります。

野縁受け

軽量でありながら、剛性を持つ角材(40×20)を採用



野縁受け

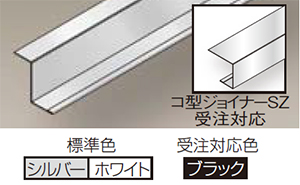

Z型ジョイナーSZ

野縁の壁際用部材



Z型ジョイナー

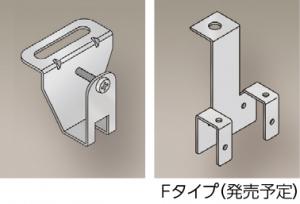

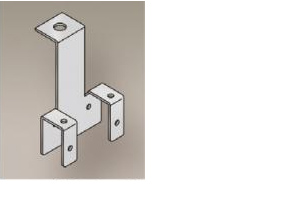

フェノバSZハンガー

一般的なフラット天井の野縁受け保持部材

(意匠申請中)



フェノバSZハンガー

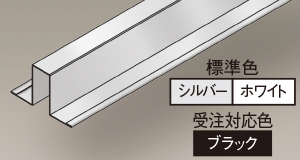

野縁(ハット型ジョイナーSZ)

野縁兼天井仕上材の見切として、専用のアルミ製ハット型ジョイナーを採用。



野縁(ハット型ジョイナーSZ)

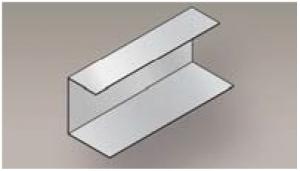

ランナー KR40

野縁受けの壁際保持固定部材兼、Z型ジョイナーSZ取付け部材


ランナーKR40

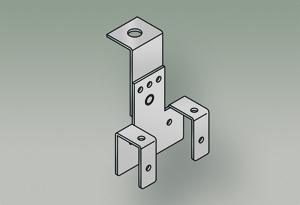

フェノバSZフリーハンガー

勾配天井にフレキシブルな追従が可能

(意匠申請中)



フェノバSZフリーハンガー

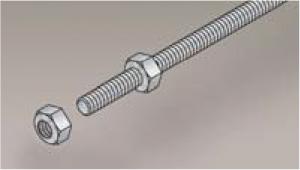

吊りボルト&ナット

天井の軽量化によりボルトの使用本数が一般の天井と比べてほぼ半減





吊りボルト&ナット

落下防止板SZ

天井仕上材の固定用部材



落下防止板SZ

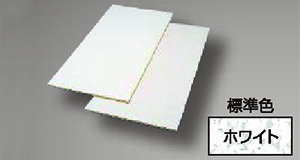

イアルマグストーン

天井仕上材



イアルマグストーン

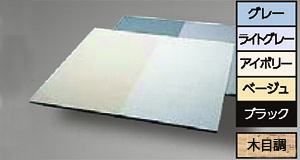

イアルマグフォーン

天井仕上材(※受注対応品)



イアルマグフォーン

天井吸音試験

イアルSZシーリング

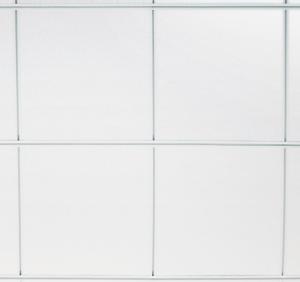

天井材吸音試験 イアルSZシーリング

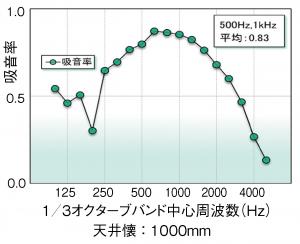

吸音グラフ イアルSZシーリング

イアルSZシーリング(50%)

フェノバSZ耐震断熱天井(50%)

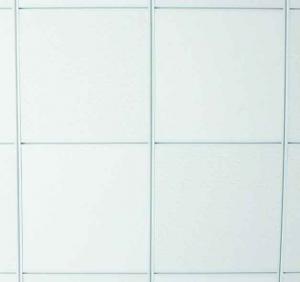

 天井材吸音試験 フェノバ50%イアル50%

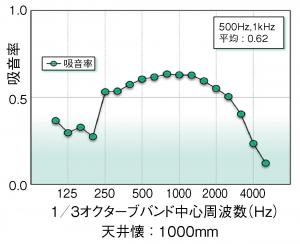

吸音グラフ フェノバ50%イアル50%

加振試験(安全性の検証)

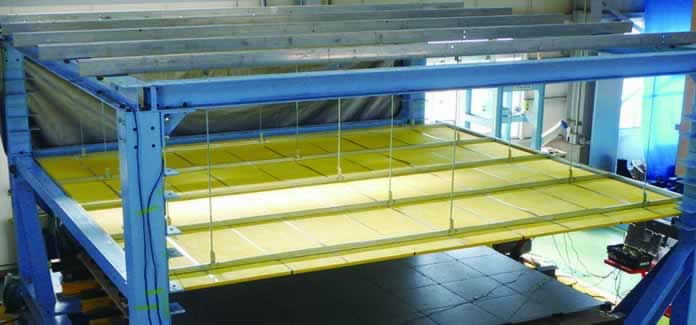

実大加振台実験

実大加振台実験

実大加振台による耐震性試験 [三洋工業(株)技術研究所]

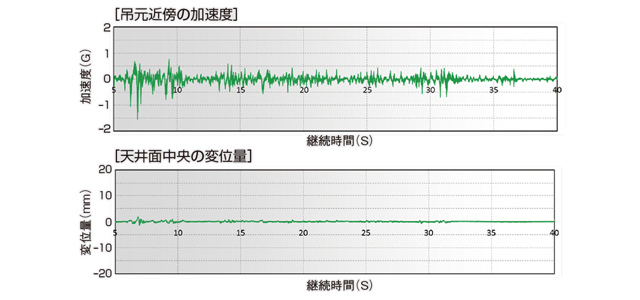

加振試験



一般的な耐震天井との比較

イアルSZシーリング

イアルSZシーリング

イアルSZシーリング
基本モジュール 910×910ピッチ
吊ボルト 910×1820ピッチ
ハンガー 吊りボルトに設置
耐震ブレス ----
野縁受け 910ピッチ
野縁 ハット型ジョイナー910×910ピッチ
天井仕上材 イアルボード

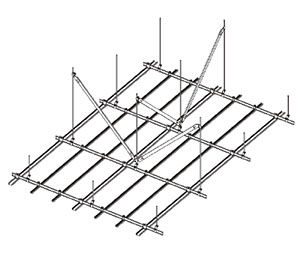

一般的な耐震天井

一般的な耐震天井

一般的な耐震天井

910×910ピッチ(基本)
吊りボルトに設置
目安13m2/箇所
910ピッチ
W/S併用、主流303ピッチ
各種

イアルボードの断熱性・不燃認定

イアルボード 熱伝導率 W/(m・k) JIS規格 不燃認定
イアルマグストーン 40k 25mm 0.044 JIS A9504
JIS A6301
国土交通省大臣認定不燃材料
NM-8610
イアルマグフォーン 40k 25mm 0.044

天井仕上げ材(イアルボード)

天井仕上げ材 表面仕上げ 標準
モジュール
(mm)
密度
(kg/m3)
厚さ
(mm)
表面仕上げ材の色種類
仕様
イアルマグストーン イアル
マグストーン
ペイント仕上げ
ガラス不織布
平貼り
ホワイト 892×892 40 25

ホワイト

ホワイト

イアルマグフォーン

イアル
マグフォーン

※受注対応

化粧
ガラス不織布
平貼り
アイボリー
ベージュ
ライトグレー
グレー
892×892 40 25

アイボリーアイボリー

ベージュベージュ

ライトグレーライトグレー

グレーグレー

※1:天井面構成部材としての単位面積質量です。  天井面構成部材等としての単位面積質量が 2kg/㎡以下

ように設計願います。天井形状、補強追加により天井面鋼製部材等が2kg/㎡を超える場合があります。

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
