軽量天井専用照明 （天井脱落対策工法をご検討のみなさまへ）
新製品 SZかるライト
軽量LEDと天井面構成部材を合わせて2.0kg/m2以下に

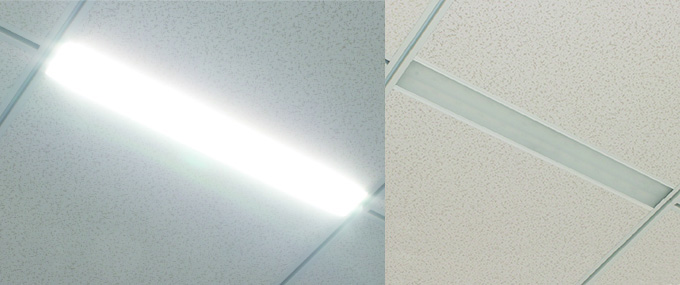

軽量天井用LED照明『SZかるライト』の特長
照明質量約0.9kg/台と超軽量の天井一体型LED照明ですので、天井材や躯体への負担が少ない製品です。
当社軽量天井『フェノバSZ耐震断熱天井』及び『イアルSZシーリング』と組み合わせて天井面構成部材の質量2.0kg/m2以下を実現します。※1
照明器具設置の際に必要だった天井材の切断や補強をせずに設置が可能ですので開口補強工事が削減できます。
野縁受けに直接取付ける一体型LED照明ですので、照明用に吊元を設ける必要がありません。※2
※1 室の条件によっては2.0kg/m2を超える場合があります。
※2 必要に応じて別吊りでの設置も可能です。

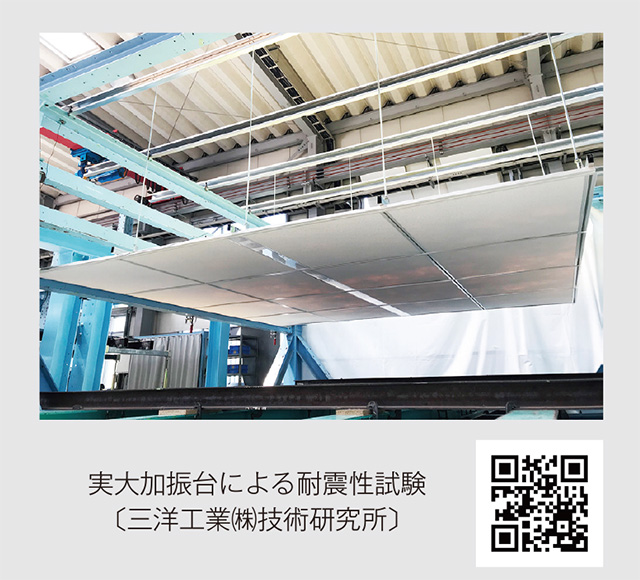

加振試験（安全性の検証）
天井質量の関係で別吊りしなければならなかった照明器具を天井材と一体に!
従来の軽量天井は天井面構成部材等の質量2.0kg/m2以下とするべく、照明器具を含む設備機器は天井材に取付けず、別途吊元を設けて設置しなければなりませんでした。また、設備機器を設置する際に干渉してしまう天井材を切断し、追加補強を行わなければならず、設計・施工の上で大きな課題となっておりました。
今回、天井を設置する上で一番数の多い照明器具を軽量化、簡素化し、天井材と一体とすることで吊元や天井材の切断、補強を必要としないため、より設計・施工がしやすい軽量天井をご提案することが可能となりました。

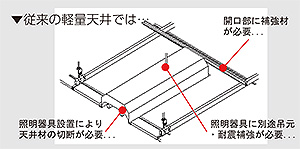

◆器具取付け方
躯体より照明器具1台に対して、2本の吊りボルトにて取付けます。
また、照明器具に合わせて開口をあけるため、別途開口補強工事が必要となります。

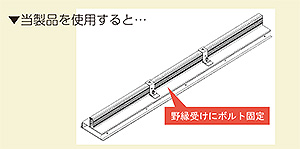

◆器具取付け方
軽量天井の野縁受けに直接LED照明器具を取付けられる為、専用の吊元を設ける必要がなく器具としての耐震補強は不要となります。
また、当社軽量天井に合わせて設計しているため天井材の切断、補強工事は不要です。
超軽量
◆LED照明１台当たり約0.9kg！
LED照明器具が0.9kgと軽量で天井面構成部材と合わせて2.0kg/m2以下※を実現しました。
※室の条件によっては2.0kg/m2を超える場合があります。
電源ユニットの集中化
◆集中化電源供給方式と直流配線システム
1台の電源ユニット(320W)から簡易配線方式
「ターミナルブロック等」にて複数台のLED照明器具への接続可能です。(最大6台接続可能)

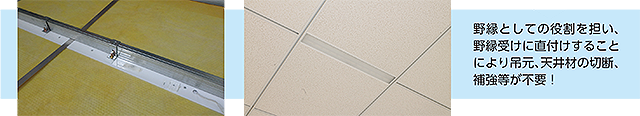

天井一体型照明器具
◆軽量天井に照明器具を直に固定
照明器具野縁受けに固定するため、別途吊元を設ける必要がありません。
また、天井と照明器具を一体化させることにより地震時に一体となって動くためそれぞれがぶつかって破損、脱落が起こりません。

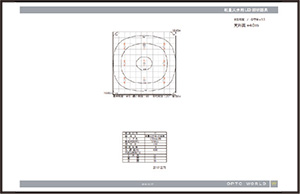

設計協力体制
◆JIS照度基準を確保
部屋の用途や形状等の諸条件から照度計算を行い、最適な台数とレイアウトをご提案いたします。
LED製品概要（LEDの性能その他）

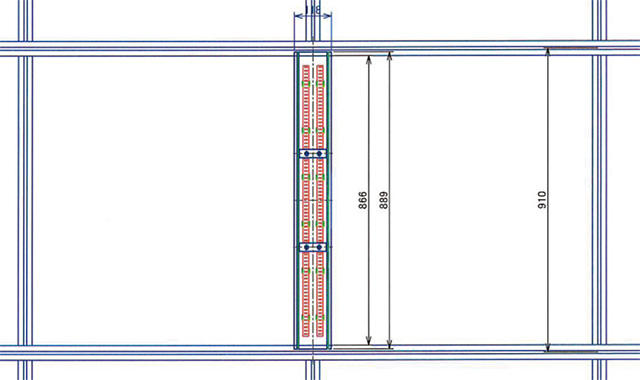

LED照明器具配置イメージ図

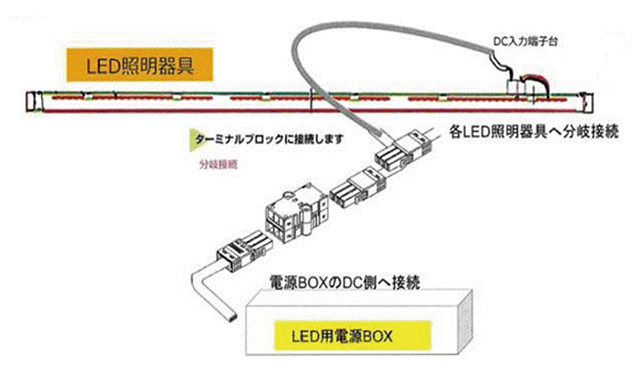

LED照明器具と電源ボックスの接続
●現場でのケーブル切断や電線の皮むき作業を極力無くす、コネクターでの接続方法、ターミナルブロック等を使用することで安全かつ、簡易的な工事を実現
●DC側の工事は電源(DC24V)と照明器具の接続は電気工事等の公的資格がなくても工事が可能
SZかるライト製品仕様
| 項目 | 仕様 |
|---|---|
| 型番 | SAN-KS204-S |
| LEDモジュール | 高出力タイプ |
| 器具消費電力 | 40W(AC200V)※ |
| 器具光束 | 5,000lm |
| 固有エネルギー消費効率 | 127lm/W |
| 色温度 | 5,000K±10％ |
| 演色性Ra | 83 |
| 放射角度 | 102° |
| 寿命 | 40,000時間以上 |
| 使用周囲温度 | -10～40℃ |
| 外形寸法(W×H×L) | 118mm×24.7㎜×889㎜ |
| 質量 | 約0.9kg |
※別途電源ユニットを使用
電源ユニット仕様
| 項目 | 仕様 |
|---|---|
| 型番 | SDB-M01 |
| 直流電圧 | 24V |
| 定電流範囲 | 12～24V |
| 定格電流 | 13.34A |
| 定格電力 | 320.16W |
| 効率(代表値)(230VAC) | 94% |
| 動作温度(動作周囲温度) |
-40～＋70℃ |
| 外形寸法(W×H×L) | 110mm×50mm×450mm |
| 質量 | 約3.1kg |
天井面積とLED照明器具の設置台数目安
| 面積 | ||||
| 100m2 | 200m2 | 400m2 | 600m2 | |
| フェノバSZ耐震断熱天井 | 11台 | 22台 | 44台 | 66台 |
| イアルSZシーリング | 20台 | 40台 | 80台 | 120台 |
※2.0kg/m2以下となる最大設置可能台数。
※その他設備機器が天井材に取付く場合は別途検討のこと。
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
