超薄型LED照明付天井システム （天井脱落対策工法をご検討のみなさまへ）
SZパネルライトシステム
厚さ10ｍｍのLED照明で室内を明るくスタイリッシュに
SZパネルライトシステムの特長
厚さ10ｍｍの超薄型LED照明
照明本体の厚さを10ｍｍとし、照明器具が部屋の意匠を邪魔することなく明るくすっきりとした空間を創り出すことが可能です。
一台当たりの重量2.5ｋｇの軽量LED照明
一台当たりの重量2.5kgと軽量ですので天井材に荷重を負担させることができるだけでなく、その負担荷重をなるべく少なくすることが可能です。
照明用吊元・開口補強工事が不要

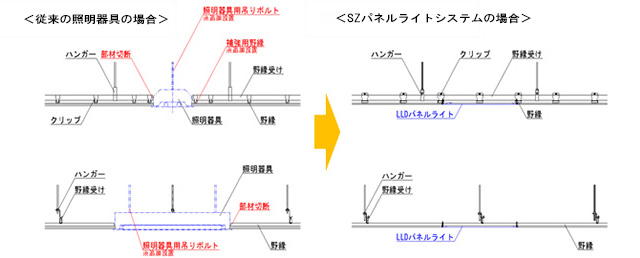

当LED照明システムは野縁に直接LED照明を取付ける工法ですので照明用に別途吊元を設ける必要はありません。また、従来の照明器具設置時に必要だった天井材の切断やそれに伴う開口補強が必要ありません。
隙間なし天井の設計条件『天井部に設ける開口部』とせずに設計が可能
当LED照明システムは取付けの際に天井下地材の切断を必要としない為、照明部分を国土交通省告示第771号第3第3項「隙間なし天井」の設計条件にある『開口部』とせずに設計が可能です。

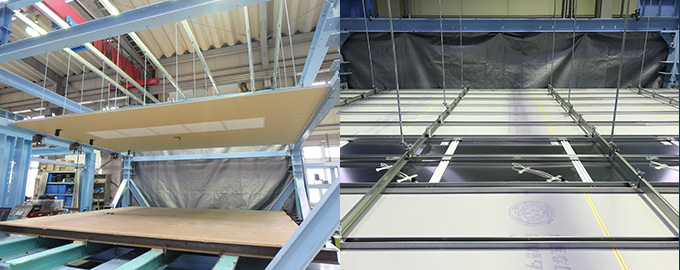

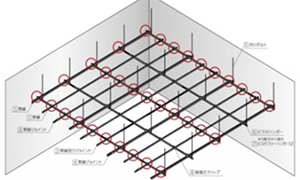

SZパネルライトシステム加振試験
（SZクリップ補強工法＋L.L.Dパネルライト）
結果：天井材、照明器具共に脱落・損傷なし
超薄型LED照明『L.L.Dパネルライト』
SZパネルライトシステムには株式会社円福寺製LED照明『L.L.Dパネルライト』を採用しております。

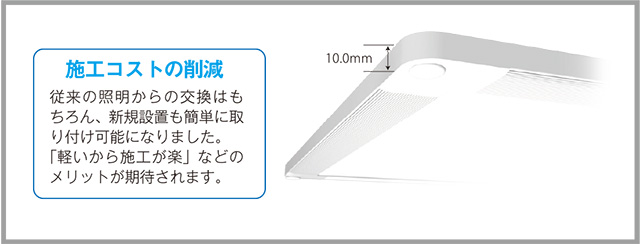

薄い、軽い

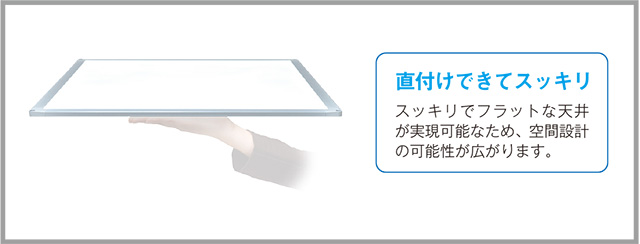

スタイリッシュ

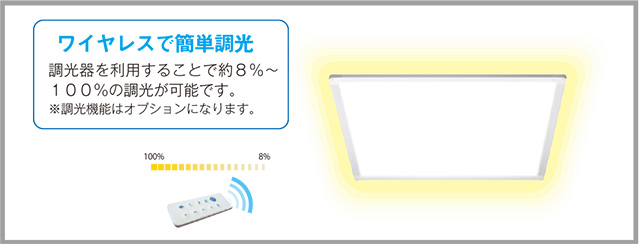

ハンディ無線調光

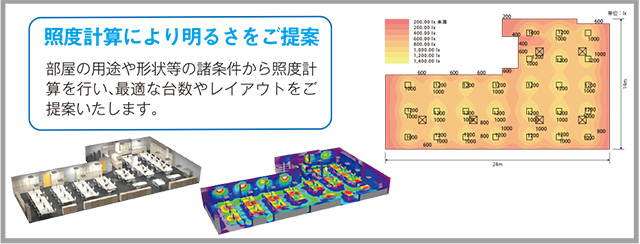

設計協力体制

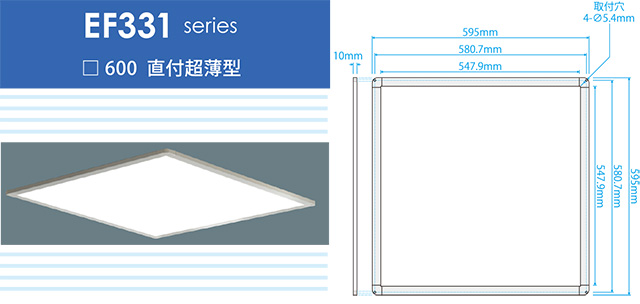

『L.L.Dパネルライト』製品規格
| 標準タイプ | |||
|---|---|---|---|
| 製品型式 | EF331-58FC-1(D) | EF331-58DC-1(D) | EF331-58BC-1(D) |
| タイプ | 天井直付けタイプ | 天井直付けタイプ | 天井直付けタイプ |
| 外形寸法 | 595mm×595mm×10.0mm | ||
| 色濃度 | 昼白色 5,028K | 白色 3,985K | 電球色 2,970K |
| 器具光束 | 6,960Lm | 6,960Lm | 6,612Lm |
| 2m直下照度(lx) | 565lux | 565lux | 535lux |
| 消費電力 | 58W | ||
| 器具効率 | 120Lm/w | 120Lm/w | 114Lm/w |
| 重量 |
2.5ｋｇ |
||
| 1/2ビーム角 | 114°/114° | ||
| 高輝度タイプ | |||
|---|---|---|---|
| 製品型式 | EF331-83FC-1(D) | EF-331-83DC-1(D) | EF331-83BC-1(D) |
| タイプ | 天井直付けタイプ | 天井直付けタイプ | 天井直付けタイプ |
| 外形寸法 | 595mm×595mm×10.0mm | ||
| 色濃度 | 昼白色 5,028K | 白色 3,985K | 電球色 3,045K |
| 器具光束 | 9,050Lm | 9,050Lm | 7,980Lm |
| 2m直下照度(lx) | 800lux | 800lux | 745lux |
| 消費電力 | 82W | ||
| 器具効率 | 110Lm/w | 110Lm/w | 97Lm/w |
| 重量 |
2.5ｋｇ |
||
| 1/2ビーム角 | 115°/115° | ||
※D付は調光タイプになります。別途専用調光器が必要です。(無線リモコン式。1台で照明12台まで持続可能(定価45,000円))
共通仕様
演色評価数（typ.値）：Ra83
設計寿命：40,000時間 動作温度範囲：-20℃～+40℃
定格電圧：100V/200V 動作湿度範囲：40％～75％
●一般屋内用機器です。
●LED素子はバラツキがあるため、製品ごとに発光色、明るさが異なることがあります。
●製品改良のため、仕様および外観の一部を予告なく変更することがあります。
●本資料に記載の数値は代表値であり、保証値ではありません。

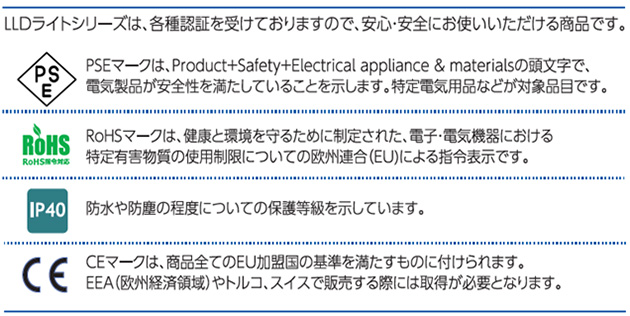

製品認証

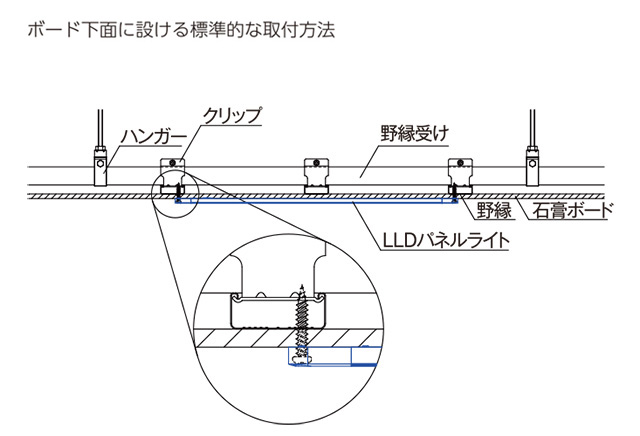

納まり図
標準タイプ

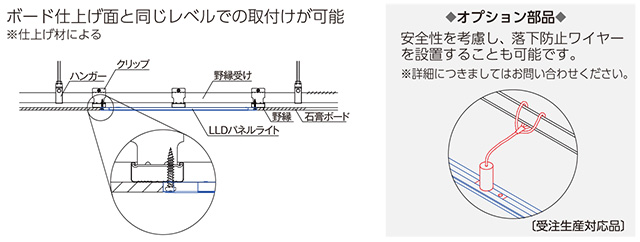

フラットタイプ

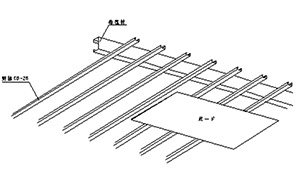

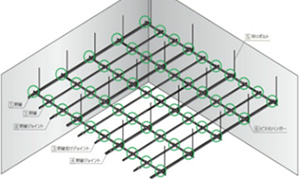

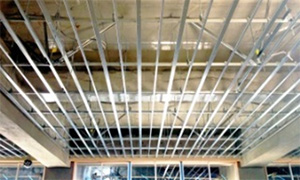

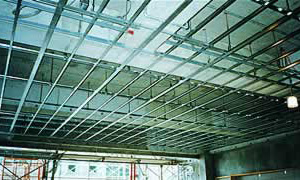

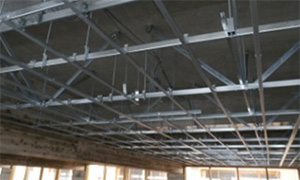

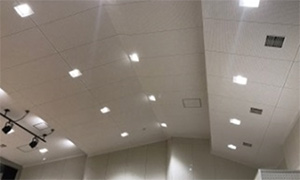

『SZパネルライトシステム』を採用できる天井下地工法
