地震対策用天井 (軽量天井)

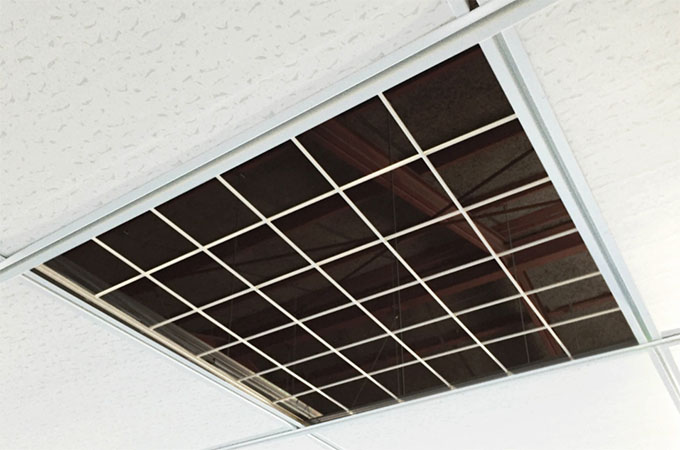

アルミメッシュSZ

アルミメッシュSZ

1m2あたり2.0kg以下※1の軽量天井です。

天井を構成している各部材は、どれも軽さと扱い易さに優れ、重量的及び構造的な面から崩落を起こし難い特長を備えています。万が一、想定震度以上の大地震が発生し、天井が崩落に至るようなことがあっても、重量のある天井材の落下と比較して命の危険に関わるような人的被害が最小限に抑えられます。

特長

1㎡あたり2.0kg以下の軽量天井

天井下地材のノンブレス化と構成部材の点数を削減して軽量化を図りました。

想定以上の地震で万が一脱落しても、被害を最小限に抑える軽量天井システムです。

施工性

シンプルなシステム構成により、効率的な施工が行えます。また仕上げ材をはじめとした各部材は切断施工性に優れ、天井裏のダクトや配管などの施工が容易です。

グリッドタイプの軽量メッシュパネル

1枚当たり質量約0.8kg、セルピッチ約145mmの軽量のメッシュ天井システムです。
また落下防止ワイヤーを備えており、万が一パネルが脱落した際にも落下してくることはありません。

意匠性

当社軽量天井『フェノバSZ耐震断熱天井』、『イアルSZシーリング』との併用により、意匠性に自由度を備えることができます。

用途

大型商業施設

文教施設

工場・倉庫・店舗

多目的ホール

体育館等のスポーツ施設

その他

部材の詳細

※各部材はフェノバSZ耐震断熱天井・イアルSZシーリングと共通部品となります。

野縁受け

軽量でありながら、剛性を持つ角材(40×20)を採用



野縁受け

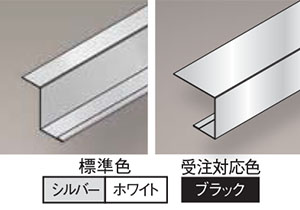

Z型/コ型ジョイナーSZ

野縁の壁際用部材




Z型コ型ジョイナーSZ

野縁受けジョイント

野縁受け保持部材



野縁受けジョイント

野縁(ハット型ジョイナーSZ)

野縁兼天井仕上げ材の見切として、専用のアルミ製ハット型ジョイナーを採用。



野縁(ハット型ジョイナーSZ)

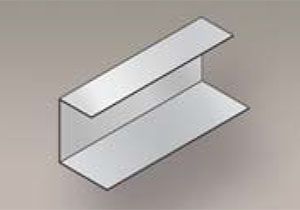

ランナー KR40

野縁受けの壁際保持固定部材兼、Z型ジョイナーSZ取付け部材


ランナーKR40

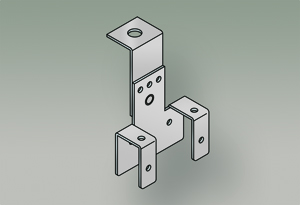

フェノバSZフリーハンガー

勾配天井にフレキシブルな追従が可能



フェノバSZフリーハンガー

吊りボルト&ナット

天井の軽量化によりボルトの使用本数が一般の天井と比べてほぼ半減

吊りボルト&ナット

落下防止金具

天井仕上げ材の固定用部材


落下防止金具

天井仕上げ材(アルミメッシュパネル)

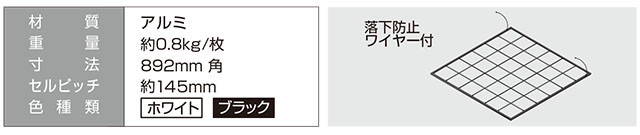

アルミメッシュパネル仕様

※アルミメッシュパネルは現場での切断加工ができません。
標準と異なる寸法の場合は事前にご相談ください。

加振試験

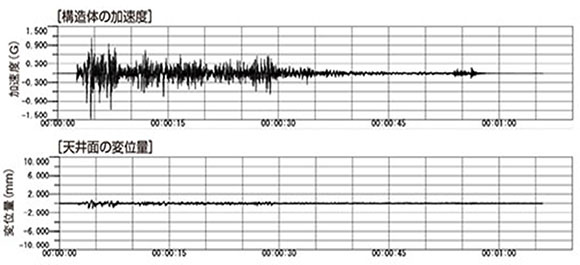

実大加振台実験

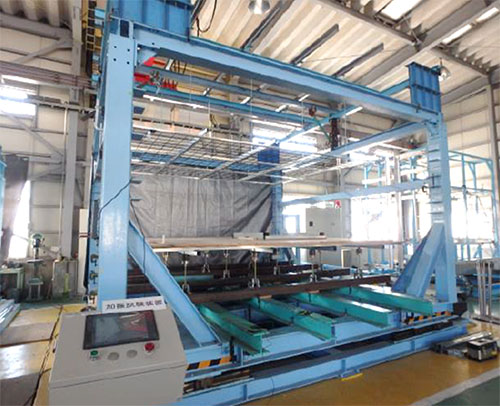

実大加振台による耐震性試験(三洋工業(株)技術研究所)

実大加振台による耐震性試験(三洋工業(株)技術研究所)

実大加振台実験

本製品「アルミメッシュSZ」と併用可能な製品

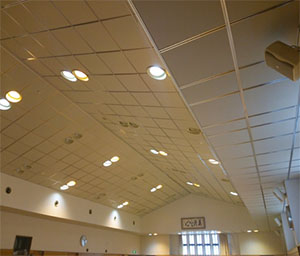

フェノバSZ耐震断熱天井

◆特に断熱性能に優れた軽量天井
 フェノバSZ耐震断熱天井

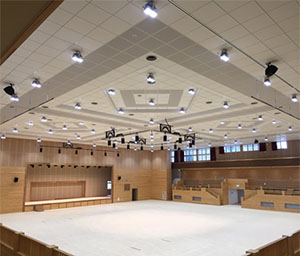

イアルSZシーリング

◆断熱性・吸音性を併せ持った軽量天井
 イアルSZシーリング

※1:天井面構成部材としての単位面積質量です。天井面構成部材等としての単位面積質量が2kg/m2以下となるように設計願います。天井形状、補強追加により天井面構成部材等が2kg/m2を超える場合があります。


製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
