耐震天井 (斜めブレース)

SZ耐震天井 関連部材

エキスパンション・ジョイントカバーの取合い

※エキスパンション・ジョイントカバーは「SZⅡ特定耐震天井」「SZⅠ・Ⅱ耐震天井」などの各種耐震天井にお使い頂けます。

★クリアランスは設計者の指示に従ってください。

(単位:mm)

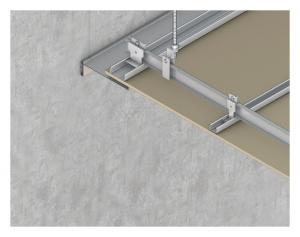

サンパンション(天井-壁)

サンパンション(天井-壁)

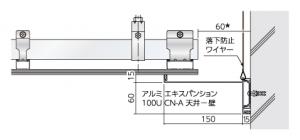

■納まり図

サンパンション(天井-壁)

※落下防止ワイヤーは必ず設置してください。

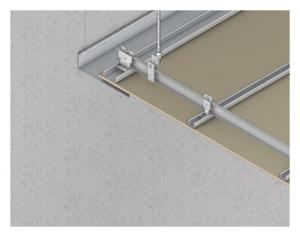

HTS(壁際)

HTS(壁際)

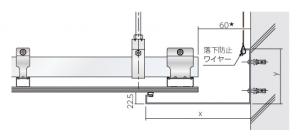

■納まり図

HTS(壁際)

※落下防止ワイヤーは必ず設置してください。

規格 x y
HTS105 105 200
HTS165 165 250
HTS200 200 105
HTS250 250 165

HTM(壁際)

HTM(壁際)

■納まり図

HTM(壁際)

※落下防止ワイヤーは必ず設置してください。

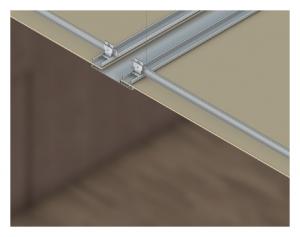

サンパンション(天井-天井)

サンパンション(天井-天井)

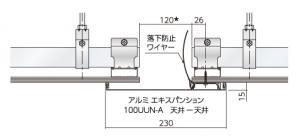

■納まり図

サンパンション(天井-天井)

※落下防止ワイヤーは必ず設置してください。

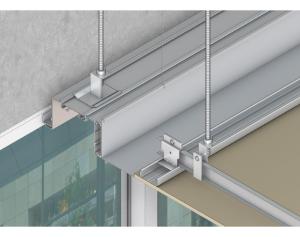

サンアルビ(天井-カーテンボックス)

サンアルビ(天井-カーテンボックス)

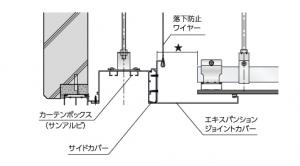

■納まり図

サンアルビ(天井-カーテンボックス)

※落下防止ワイヤーは必ず設置してください。

アルミEXP.J:100 UCN-A(壁際のクリアランス用)
の取付方法

1

アルミEXP.J:100 UCN-A(壁際のクリアランス用)の取付方法1

(1)壁面の所定の位置にアンカープラグ用の穴をあける。

→アンカープラグをセットする→UUNホルダー(B)Nをタッピンねじで固定する。

・ホルダー取付けピッチ:両端100mm、中間560mm

2

アルミEXP.J:100 UCN-A(壁際のクリアランス用)の取付方法2

(2)UCNキャップ(B)の立ち上がり部(上図○囲み部)に穴をあけ、落下防止ワイヤーを取付ける。

・穴位置:両端から200mmの箇所

・穴径:φ3~4mm程度

3

アルミEXP.J:100 UCN-A(壁際のクリアランス用)の取付方法3

(3)・UCNキャップ(B)をUUNホルダー(B)Nに嵌合させる。

UCNキャップ(B)定尺:3000mm

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
