地震対策用天井(軽量プール天井)

新製品 SZプール天井TMX

SZプール天井TMX

天井質量※12kg/㎡以下の軽量プール天井

特長

天井面構成部材質量 2kg/㎡以下と軽さを追求し、斜め部材などによる対策が必要な国土交通省告示第771号『特定天井』に該当しない天井とすることが可能です。

防食性に配慮した部材を使用し、塩素ガス、湿気等に対して腐食しづらい天井です。

天井下地材の各付属金物は、全て緊結し落下防止対策が行われているシステムとなります。

天井材は、独立発泡フォームをアルミ箔でサンドウィッチした、湿気を溜めない層構成となっています。

天井材には軽量性に加えて断熱性能も有した当社オリジナルのボードを使用しています。

天井材は不燃認定製品となります。

用途

屋内プール施設

給食センター

魚市場



など

部材の詳細

野縁受け AKS3520

軽量でありながら、剛性を持つアルミ製角型中空材(35×20)

野縁受け AKS3520

アルミアングル(20×30)

Tバーの壁際固定用L型アルミ製部材


アルミアングル(20×30)

ビス付 3520ハンガー

野縁受けを吊りボルトと連結する、耐食処理を施した部材。勾配天井にも使用可能。

ビス付3520ハンガー

直ジョイント 120AL

TバーT-30P(L)同士のアルミ製ジョイント部材



直ジョイント 120AL

野縁受けジョイント AKS3520用

野縁受け同士のアルミ製ジョイント部材



野縁受けジョイント AKS3520用

カバー材L字・十字ジョイント

目地カバー材交差部用の樹脂製ジョイント材



カバー材 L字・十字ジョイント

目地ベース材(L,S)

目地カバー材取付用ベース材


 目地ベース材(L,S)

気密テープ

際部での仕上げ材用気密テープ


 気密テープ

シルタップ

耐食処理した接合部緊結用ビス


 シルタップ

ALランナー(35)

野縁受けの壁際固定用アルミ製部材


ALランナー

Tバー T-30P(L,S) (テープ付)

気密テープ付のT型アルミ製下地材


TバーT-30P(L,S)

ハンガー T-30P

野縁受けとTバーを連結するアルミ製部材。勾配天井にも使用可能。

ハンガーT-30P

T-30P用 Lジョイント

Tバー T-30P(L)とT-30P(S)を格子状に連結するアルミ製の部材

T-30P用 Lジョイント

TMXボード

[不燃認定番号 NM-0755-1]


TMXボード

目地カバー材

 仕上げ材目地部分固定用の樹脂製目地材


目地カバー材

専用ビス

耐食処理した仕上げ材固定用ビス



専用ビス

アルミアングル用気密テープ

構造体とアルミアングル取合い部分用の気密テープ

 アルミアングル用気密テープ

吊りボルト・ナット

耐食処理したW3/8吊りボルト・ナット


 吊りボルト・ナット

加振試験(実大加振台実験)

加振試験

実大加振台による耐震性試験 [京都大学]


加振試験

JIS H 8502 塩素ガス試験

塩素ガス試験

塩素ガス試験 [外部試験機関]

塩素ガス濃度:0.1ppm

温度:40℃

相対湿度:80%

継続時間:240時間



JIS基準に基づく塩素ガス試験を行い、各部材の防食性、電食による腐食の有無を確認。




結果:錆の発生は確認されませんでした。

   (240時間経過後)

天井吸音試験

天井吸音試験

天井懐300mm試験状況

 [前橋工科大学新実験棟内 残響室]

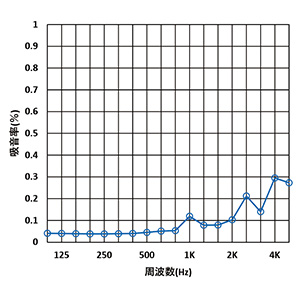

周波数-吸音率グラフ

天井吸音試験

一般的な耐震天井との比較

SZプール天井TMX

SZプール天井TMX

SZプール天井TMX
基本モジュール 910×910ピッチ
吊りボルト 1800×1800ピッチ
ハンガー 吊りボルトに設置
耐震ブレス ----
野縁受け 900ピッチ
野縁 Tバー 910×910ピッチ
天井仕上材 TMXボード


一般的な耐震天井(耐食タイプ)

一般的な耐震天井

一般的な耐震天井(耐食タイプ)

900×900ピッチ(基本)
吊りボルトに設置
目安13m2/組
900ピッチ
W・S併用、目安303ピッチ
各種


天井仕上げ材 TMXボード

TMXボード

ホワイト系(化粧エンボスアルミ箔)

 不燃認定番号NM-0755-1

TMXボード
寸法 910 mm角
構成 アルミ+イソシアヌレートフォーム+アルミ
板厚 15 mm

熱伝導率

0.022 W/mk
吸水率 2 g/100 ㎠ 以下
透湿係数 2 ng/㎡sPa 以下
重量 0.638 kg/枚


※1:天井面構成部材としての単位面積質量です。  天井面構成部材等としての単位面積質量が 2kg/㎡以下

ように設計願います。天井形状、補強追加により天井面構成部材等が2kg/㎡を超える場合があります。

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
