下レールの種類によって様々な用途に応じる事が可能な多彩なバリエーション
スワンムーバー
 SWANMOVER
横引折りたたみ戸 【新型商品】
Swan Mover R100 【S4-NNR型】 　
S4-Ntype
 様々な用途に応じることが可能な多彩なバリエーション。
しかもガラス等をはめ込むことによって
高い視覚効果を得る事が可能になります。
500R仕様
R100
S4-NE型[店舗]
幅広い用途に対応可能なエコノミー万能タイプ。直線タイプは、レールの溝幅を８mmに設定することによりワゴン車のミニローラーもスムーズに通行できます。また、内部の補助レールは、簡単に取り外しが可能なので掃除が容易になる上裏返して使用すれば、溝がなくなりよりスムーズな通行が可能になります。Rタイプは、S字設計や直線との複合設計が可能で店舗等のフロントデザインはもちろんそれ以外の間口に合せた独創的な納りにも対応が可能です。
開閉時の状態(通常使用時)
開閉時の状態(通常使用時)
フタをした状態
フタをした状態
S4-NE型
S4-NEM型[外部店舗]
パネル本体との接触部分にモヘヤを採用し凹型レールでありながら高い気密性と耐風圧性を実現。外気や雨、ホコリ等の侵入を防ぎますので屋内外の仕切や寒冷地・風雨の激しい地域での使用に実力を発揮します。
モヘヤ
S4-NEM型[外部店舗]

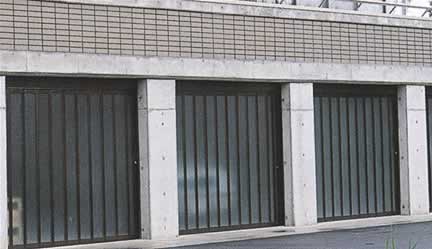

S4-NT型[車庫]
強度に優れた凸型レールを採用していますので安定したパネル走行タイプを実現。更に下レールは、積載荷重試験で20tをクリアしており重量車両が通行する倉庫、工場、車庫、体育施設等における開口部にうってつけです。また、レールを高くしモヘヤを取付けた寒冷地仕様のレールもあります。
標準型レール
標準型レール


パネルを折りたたんだ状態 パネルを
折りたたんだ状態
収納時には、収納パネルからメインレールに切り替わります。
 収納時には、
収納レールから
メインレールに
切替わります。
S4-NF型[学校・福祉施設]
パネルの開閉に連動して、オープン時のレール溝を自動的にふさぐ独自構造のレールカバーを採用。パネルを開くとともに常にフタが閉りますので通行時の足元の安全性を確保。レールの存在を意識させない空間演出が可能なのでテナント等の間仕切りに最適です。また、バリアフリー商品としても使用可能なので老人ホーム等の福祉施設の間仕切りにも対応できます。
レールフタが起上がった状態
レールフタが起上がった状態
レールフタが閉じた状態
レールフタが閉じた状態
S4-NF型[学校・福祉施設]
S4-NN型 [室内間仕切り・カウンター]

下レールが無く床面をそのままの形で利用できるので自然な空間演出ができます。また、下レールを埋める必要がないので施工も簡単です。閉めた時にはスライド落しにて扉のバタツキを抑制し、たたんだ時には振れ止めにて扉の倒れを解消します。
S4-NN型 [室内間仕切り・カウンター]
S4-NN型 [室内間仕切り・カウンター]
扉を全開した状態
豊富なカラーとパネルバリエーションが独創的な演出を図ります。

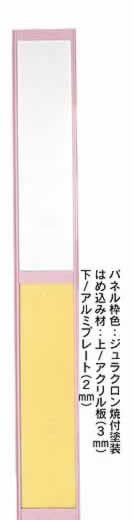

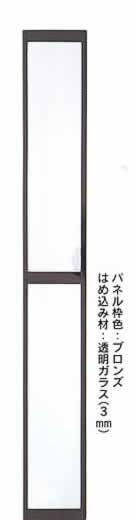

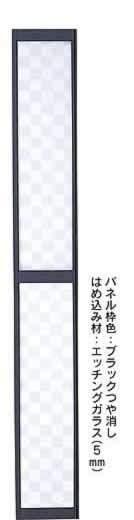

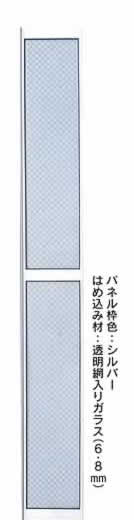

パネル枠色：シルバー　はめ込み材：透明網入ガラス(6.8mm) パネル枠色：ブロンズ　はめ込み材：透明ガラス(3mm) パネル枠色：ブラックつや消し　はめ込み材：エッチングガラス(5mm) パネル枠色：ジュラクロン焼付塗装　はめ込み材：上/アクリル板(3mm)　下/アルミプレート(2mm)
パネル枠のカラーバリエーション

パネル枠のカラーは、シルバー・ブロンズ・ステンカラー・艶消しブラック・ホワイトの5種類。電解着色なので気品のある開口部を表現できます。 なお特注色については、アクリル樹脂焼付塗装にて対応しています。
はめ込み材のバリエーション
はめ込み材は、各種ガラス、アクリル、ポリカーボネート、アルミ樹脂板、アルミプレートなど多種にわたる材料から設計プランに合わせ自由に選定でき思いどおりの表情を演出できます。
