Ｒ１００
SwanMover
<S4-NNR型>
◆
製品仕様
名称

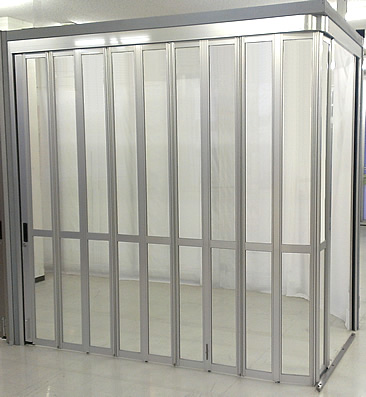

スワンムーバ― R100
製
作
範
囲
W寸法
1000mm≦W
(1連は5000mm以内かつ150kg以内とする)
H寸法
450mm≦H≦3000mm
R寸法
R=100mm・R=300mm
(変角対応可)
パネルピッチ
150mm≦PW≦220mm
はめ込み材
(工場組込み)
t=2.0～6.8mm
各種ガラス
アクリル板・ポリカーボネート板
アルミ樹脂複合板・アルミプレート等
引手
掘り込み取手[外部側]・把手[内部側]
(両面SUS把手対応可)
鍵
美和 SL-77
(美和FN錠・ゴールPSS錠対応可)
◆
納まりの種類
■片引き
■方引き(ストローク)
■両引き
■両引き(ストローク)
◆
カラーバリエーション
シルバー
(アルマイト+クリア)
ステンカラー
(二次電解着色)
ブロンズ
(二次電解着色)
ブラック
(二次電解着色)
ホワイト
(二次電解着色)
特注色
(アクリル樹脂焼付塗装)
◆

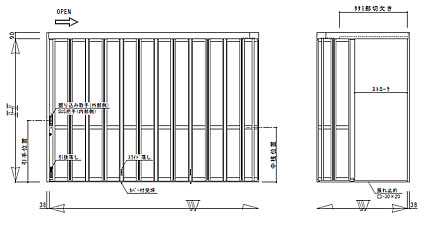

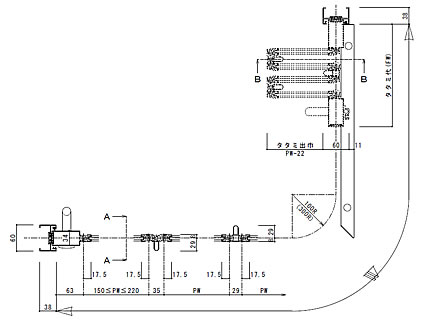

基本断面図
※ストロークタイプ、片引き単装を示す。
高さH(mm)
引手位置
中桟位置
～100
都度指定
なし
1501～1800
800
700
1801～2100
900
800
2101～2400
900
900
2401～2700
1000
1000
2701～3000
1100
1200
◆
オプション
■
引手スライド落し
新部品
全閉時の不意な扉の飛び出しを防止したい時に。
引手框に取付
■
気密ゴム
風等の侵入を緩和したいときに。
横框に取付
(柱・丁番の下には付きません)
製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。
