SwanMover

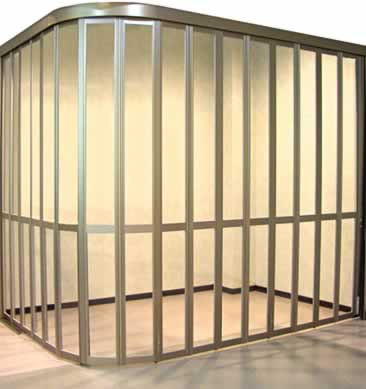

S4-NER型/NNR型
500R仕様
◆
商品の特長
・
従来までの最小1000Rを500Rまで小さくすることに成功しました。Rが小さいため店舗などの床面積を最大限に活用できます。
・
パネルピッチは最大220mmで従来通りです。
・
下レールは凹型標準レールタイプとノンレールタイプが選べます。
名称
スワンムーバー＜S4-NER型／NNR型＞
製作範囲
W寸法
800mm≦W
(1連は5000mm以内かつ150kg以内とする)
H寸法
450mm≦H≦4000mm(NER型)
450mm≦H≦3000mm(NNR型)
R寸法
R≧500mm
パネルピッチ
150mm≦PW≦220mm
はめ込み材
(工場組込み)
t=2.0〜6.8mm
各種ガラス
アクリル板・ポリカーボネート板
アルミ樹脂複合板・アルミプレート等
引手
標準：両面掘り込み取手
(SUS把手対応可)
鍵
標準：美和SL-77
(美和FN錠・ゴールPSS錠対応可)
◆
製作範囲表
■S4-NER型(凹型下レール)
■S4-NNR型((ノンレール)
※上記の表は、標準的な値であり、地域により若干の誤差が生じます。
◆
納まりの種類
■片引き
■両引き
※
Rに対して内タタミの場合は直線寸法に制限があります。
◆
カラーバリエーション
シルバー
(アルマイト+クリア)
ステンカラー
(二次電解着色)
ブロンズ
(二次電解着色)
ブラック
(二次電解着色)
ホワイト
(二次電解着色)
特注色
(アクリル樹脂焼付塗装)
◆

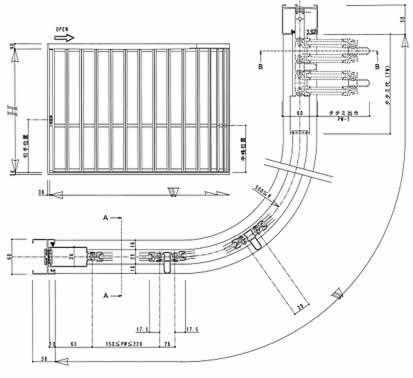

基本断面図【S4-NER型】
※片引き単装を示す
・
パネルピッチ220mm以下
アールは500mm以上
・
アールに対して内タタミの場合、吊元側の直線は切欠き寸法(L)+200mm以上必要
【S4-NNR型】
◆
オプション
■
スライド落し
全閉時のパネルのバタツキを抑えたい時に。
丁番に取付 (NNR型は標準仕様)
■
フランス落し
全開時の風等による飛び出しを防止したい時に。
引手摺に取付
■
気密ゴム
外部からの雨・風等の侵入を緩和したい時に。
横框に取付 (柱・丁番の下には付きません)
■
水抜きパイプ
レール内に溜まる水の排水経路が必要なときに。
製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。
