SwanMover
S4-NEM型
水密対策仕様
◆
性能
・
耐風圧性
400Pa
・
気密性
A-3等級
・
水密性
W-1等級
※社内試験値（試験体W2332×H2500）
耐風圧性能表
はめ込み材の耐風圧性能は、材質・厚さにより異なります。
◆
製品仕様
名称
スワンムーバー<S4-NEM型>
制作範囲
W寸法
800mm≦W
(1連は5000mm以内かつ150kg以内とする)
H寸法
450mm≦H≦3300mm
パネルピッチ
150mm≦PW≦300mm
はめ込み材
(工場組込み)
t=2.0〜6.8mm
各種ガラス
ポリカーボネート板・アクリル板
アルミ樹脂複合板・アルミプレート等
引手
標準：両面掘り込み取手
(SUS把手対応可)
鍵
標準：美和SL-77
(美和FN錠・ゴールPPS錠対応可)
◆
製作範囲表
◆
納まりの種類
◆
カラーバリエーション
シルバー
(アルマイト+クリア)
ステンカラー
(二次電解着色)
ブロンズ
(二次電解着色)
ブラック
(二次電解着色)
ホワイト
(二次電解着色)
特注色
(アクリル樹脂焼付塗装)
◆

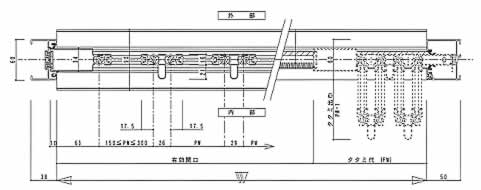

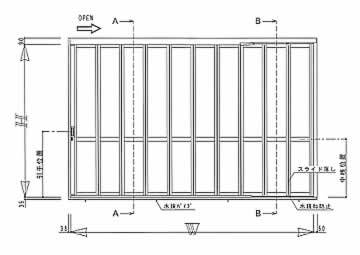

基本断面図
※片引き単装を示す
水密仕様標準部品
スライド落し・水跳ね防止・水抜きパイプ・タイトゴム・気密ゴム・モヘア
モヘア＋タイトゴムで性能を向上させました。
◆
オプション
■
フランス落し
小口操作
側面操作
■
引抜落し
全開時に扉を固定し、風などによる不用意な飛び出しを防止します。
後付け可能
製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。
