支柱調整式OAフロアシステム
サンアクセス 300T/300L/500T
各種強度性能と耐震性能1Gをクリアした独立支持方式のスチールフロアです。充填パネルの500T、300Tと、中空パネルの300Lがあります。
サンアクセス500Tと300Tは、モルタル充填パネルで重厚な歩行感があります。
またサンアクセス300Lは、中空パネルで軽量化を図れます。
配線計画
全てのパネルにOAタップ取出口、必要に応じてアップコンセント用パネルを設置する事で多彩なユーザーニーズに対応します。
レベル調整
用途に応じて各床高さに調整でき、下地の不陸等に対応します。
耐衝撃性
スチール製で高い耐衝撃性があります。
リサイクル ※300Lのみ
分別リサイクルが可能です。
歩行感 ※500T・300Tのみ
モルタル充填により重厚な歩行感を実現しました。

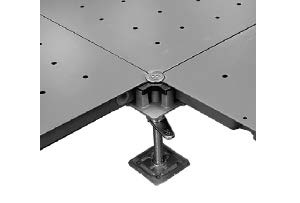

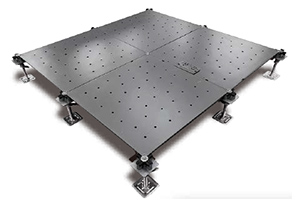

標準敷設
500T・300T
※設備パネルは用途により二枚仕様も可能です。
300L
※設備パネルは用途により二枚仕様も可能です。
パネル
〇サンアクセス500T・300T

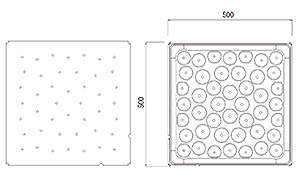

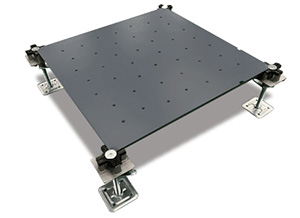

SA－500F（標準）
SA－300F（標準）

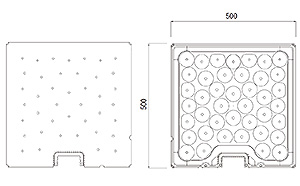

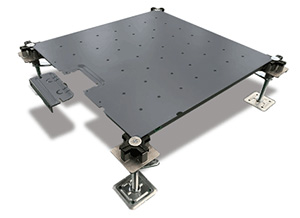

SA－500FR（設備）
SA－300FR（設備）
材質
スチール＋軽量モルタル
表面仕上げ
エポキシ塗装（粉体塗装）
重量
SA-500F（標準）：10.9㎏／枚 SA-500FR（設備）：11.5㎏／枚
SA-300F（標準）： 9.7㎏／枚 SA-300FR（設備）： 9.3㎏／枚
寸法
SA-500F （標準）：500（W）×500（L）×29.7（T）
SA-500FR（標準）：500（W）×500（L）×29.9（T）
SA-300F （標準）：500（W）×500（L）×29.0（T）
SA-300FR（標準）：500（W）×500（L）×29.1（T）
〇サンアクセス300L
SB－300F（標準）
SB－300FR（設備）
材質
スチール（中空タイプ）
表面仕上げ
エポキシ塗装（粉体塗装）
重量
4.6㎏／枚（標準） 5.1㎏（設備）
寸法
500（W）×500（L）×29（T）
支持脚
センター支持脚
ボーダー支持脚
支持脚 対応範囲 （単位：mm）
| 支持脚部品名 | 基準床高 | 500T 適応床高 (パネル天端) |
300T 適応床高 (パネル天端) |
|---|---|---|---|
| SA H=50 | H60 | 53 ～ 65 | 52 ～ 63 |
| SA H=60 | H65 | 58 ～ 70 | 57 ～ 68 |
| SA H=70 | H80 | 67 ～ 87 | 66 ～ 85 |
| SA H=80 | H90 | 75 ～ 98 | 74 ～ 96 |
| SA H=100 | H105 | 87 ～ 120 | 86 ～ 120 |
| SA H=120 | H125 | 107 ～ 140 | 106 ～ 140 |
| SA H=140 | H145 | 127 ～ 160 | 126 ～ 160 |
| SA H=150 | H155 | 137 ～ 170 | 136 ～ 170 |
| SA H=160 | H165 | 147 ～ 180 | 146 ～ 180 |
| SA H=180 | H200 | 167 ～ 230 | 166 ～ 230 |
| SA H=200 | H220 | 187 ～ 250 | 185 ～ 250 |
| SA H=250 | H270 | 237 ～ 300 | 236 ～ 300 |
| SA H=300 | H320 | 287 ～ 350 | 286 ～ 350 |
| SA H=350 | H370 | 337 ～ 400 | 336 ～ 400 |
| SA H=400 | H420 | 387 ～ 450 | 386 ～ 450 |
| 支持脚部品名 | 基準床高 | 300L 適応床高 (パネル天端) |
|---|---|---|
| SB H=50 | H55 | 50 ～ 60 |
| SB H=60 | H60 | 55 ～ 67 |
| SB H=70 | H75 | 65 ～ 83 |
| SB H=80 | H80 | 71 ～ 90 |
| SB H=100 | H100 | 85 ～ 115 |
| SB H=120 | H120 | 105 ～ 135 |
| SB H=140 | H140 | 125 ～ 155 |
| SB H=150 | H150 | 135 ～ 165 |
| SB H=160 | H160 | 145 ～ 175 |
| SB H=180 | H200 | 163 ～ 230 |
| SB H=200 | H220 | 184 ～ 250 |
| SB H=250 | H270 | 234 ～ 300 |
| SB H=300 | H320 | 284 ～ 350 |
| SB H=350 | H370 | 334 ～ 400 |
| SB H=400 | H420 | 384 ～ 450 |
※上記ボルト径は、M14となります。
※H180以上は、パイプ型支持台となります。
※その他の床高さは、別途ご相談ください。
パネル性能

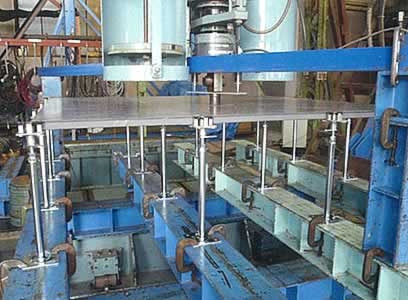

集中荷重試験
最弱点
- 所定荷重時の変位量…5.0mm以下
- 残留変位………………3.0mm以下
衝撃試験
最弱点
- 残留変位……3.0mm以下

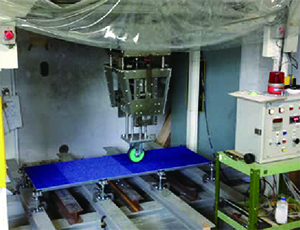

ローリングロード試験
ローリングロード試験結果
- 異常なし
試験方法：JIS A1450:2009に準拠（フリーアクセスフロア試験方法）／評価基準：フリーアクセスフロアの性能評価：2009（フリーアクセスフロア工業会規格）

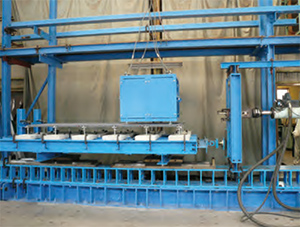

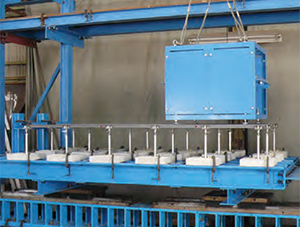

耐震性能試験
H160
H400
試験場所
(一財)建材試験センター 中央試験所
試験方法
JIS A1450:2009に準拠
・所定の重り 350kg
・所定加速度 1000gal
・入力波 2Hz3波の正弦波
H160 パネルの脱落なし
H400 パネルの脱落なし
振動試験結果
H160、H400共に1Gをクリア
※試験方法、評価基準：社団法人公共建築協会「建築材料・設備機材等品質性能評価事業」フリーアクセスフロア耐震性能の試験方法及び判定基準
