集合住宅用遮音置床システム
ホームベースM
新たな支持脚のラインナップにより、広範囲な二重床下地を創造いたします。
ホームベース MUDK-N、MUDK-Wは住空間には欠かすことのできない安全性・機能性に加え、音性能に配慮した空間づくりが実現できます。
MUDK-N
△LL(II)-3、△LH(II)-2の優れた床衝撃音低減性能を実現します。
心地良い歩行感と転倒時の安全性を確保します。幅広い仕上げ材の選定が行え、自由度の高いフロアづくりが可能です。
調整範囲 49mm～544mm
※調整範囲はスラブからパネルボード上端までの高さです。
床衝撃音低減性能
軽量床衝撃音低減性能 △LL(II)-3
重量床衝撃音低減性能 △LH(II)-2
●試験機関(一財)日本建築総合試験所
●試験日：2014年6月27日
●試験番号：IV A-14-0087
スラブ厚 200mm
床仕上げ高 130mm
| 中心周波数 | 軽量 △LL |
重量 △LH |
|---|---|---|
| 63Hz | 10 | -2 |
| 125Hz | 7 | -5 |
| 250Hz | 15 | -4 |
| 500Hz | 23 | -2 |
|
1kHz |
36 | 3 |
| 2kHz | 48 | 9 |
オクターブバンド中心周波数
オクターブバンド中心周波数(Hz)
備考
1.この試験結果は、(一財)日本建築総合試験所［床材の床衝撃音低減性能の等級表記指針］に基づくものです。
2.床衝撃音レベル低減量のデータは、壁式構造実験室における200mm厚のRCスラブ上での試験結果です。
3.床の断面仕様や壁際納まり仕様が変更された場合、床衝撃音レベル低減量にも変化が生じる場合があります。
MUDK-W
△LL(II)-3、△LH(II)-3の優れた床衝撃音低減性能を実現します。
下地合板(12mm厚)が階下への生活音の伝わりを抑制します。
幅広い仕上げ材の選定が行え、自由度の高いフロアづくりが可能です。
調整範囲 49mm～544mm
※調整範囲はスラブからパネルボード上端までの高さです。
床衝撃音低減性能
軽量床衝撃音低減性能 △LL(II)-3
重量床衝撃音低減性能 △LH(II)-3
●試験機関(一財)日本建築総合試験所
●試験日：2014年6月25日
●試験番号：IV A-14-0086
スラブ厚 200mm
床仕上げ高 142mm
| 中心周波数 | 軽量 △LL |
重量 △LH |
|---|---|---|
| 63Hz | 10 | 3 |
| 125Hz | 7 | -4 |
| 250Hz | 17 | -5 |
| 500Hz | 26 | -5 |
|
1kHz |
40 | 2 |
| 2kHz | 52 | 8 |
オクターブバンド中心周波数
オクターブバンド中心周波数
備考
1.この試験結果は、(一財)日本建築総合試験所［床材の床衝撃音低減性能の等級表記指針］に基づくものです。
2.床衝撃音レベル低減量のデータは、壁式構造実験室における200mm厚のRCスラブ上での試験結果です。
3.床の断面仕様や壁際納まり仕様が変更された場合、床衝撃音レベル低減量にも変化が生じる場合があります。
SKネダ（防音システム際根太）
より快適性が向上した、新しい際根太システムが誕生しました。
部屋の隅から階下に漏れる生活音をしっかりガードします。
特長1
SKネダが壁際における二重床（ホームベースM）の遮音機能の低下を抑えます。
特長2
接着固定が可能なことから、際部のあばれが無くスムーズな施工を実現します。
特長3
クッションゴムの形状により際根太単体での自立が可能で、安定した施工が行えます。
特長4
ネダ部には”捻れ” ”反れ” ”収縮”等が少ない、優れた強度のLVL材を使用しています。
SKネダS[金属製支持脚]
一般壁面用 SK2(2本脚)
出入口等用 SK3(3本脚)
SK2-SN19(2本脚)
受けナット SN19
調整範囲 46mm～558mm
(上)SK3-SN19-30(3本脚)
(下)SK3-SN19(3本脚)
調整範囲はSKネダSの上端までの高さです。
SKネダSの定尺長さはL=900mmです。
高さに対応したネダ及びネダ部材を選定ください。

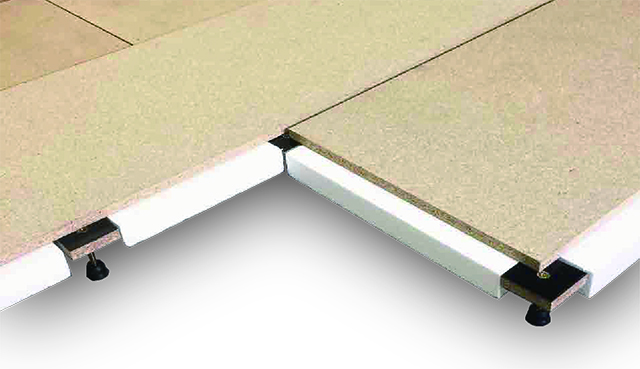

断熱裏打ち仕様
乾式二重床システムに対応した断熱仕様を品揃えしました。
特長
室内の保温効果を高める省エネ対応
夏場、冬場でも快適な室内温熱空間を保てます。
簡単な取付け方法
断熱材はベースパネル裏面にビス打ち固定とし、簡単施工を実現しました。
断熱材仕様
材料
A種ビーズ法ポリスチレンフォーム
熱伝導率
0.036W/m・k
使用組合せ
| 床システムタイプ | 使用断熱材 | パネルボード | 備考 |
|---|---|---|---|
| ホームベースe | 断熱材A | 600mm×1,820mm | 支持脚部は 切欠き有 |
| MPフロア Pタイプ | |||
| MPフロア Eタイプ | 断熱材B | 455mm×1,820mm | |
| ホームベースM | 断熱材C | 600mm×1,820mm |
寸法規格
| 厚さ |
30、35、40、45、50、55、60、65、70、75、80ｍｍ
| サイズ(Ｗ×Ｌ) |
断熱材Ａ…621ｍｍ×1,822ｍｍ
断熱材Ｂ…476ｍｍ×1,822ｍｍ
断熱材Ｃ…610ｍｍ×1,822ｍｍ
断面図
断熱材効果検証実験
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
