集合住宅用遮音置床システム
ホームベースｅ
集合住宅における、階下への生活騒音を考慮したホームベースｅ独自の合理的な床構造が、静けさと快適に満ちた居室環境を作ります。
数多くのアイデアが幾つも盛り込まれ、試行錯誤を繰り返して開発されたホームベースe。材質・形状の選定による遮音性能の追及、施工時の扱い易さ、品質の安定性、コストパフォーマンスなど様々な角度から取り組み、開発されたホームベースeは20数年を経た現在でも安心と信頼のブランドとして広く使われ続けています。
特長
ホームベースｅの遮音システム
ホームベースeシステムは、集合住宅用の床下地システムです。遮音性を高めるために、低反発弾性特殊ゴムを採用し、より静かで快適な室内環境が実現できます。床下地材の品質にこだわった高規格集合住宅を始め数多くの実績と信頼を重ねています。
ホームベースｅの安全性
遮音性同様、最も重視される安全性にもホームベースeの技術が活かされています。剛性と柔軟性をバランスよくミックスしたシステム構成なので、安定した歩行感を得られ、小さなお子様やご高齢のご家族も安心して過ごせます。
歩行感及び転倒時の安全性
衝撃吸収性に優れたソフトなクッションゴムと下地材の組合せが、バランスの良い床硬さを提供します。歩行時はタイトで心地良い踏みこみ感が得られ、転倒時には優れた緩衝効果により体を優しく安全に受け止めます。
ホームベースｅの床剛性
日常生活に支障のない、ゆとりの床剛性で家具などの重量物をしっかりと支えます。住環境に適した床強度を追及して開発された支持脚を採用。積載荷重試験でも優れた結果が証明されています。
床下空間の恩恵
二重床本来の特長として、床下の空気層が室内の保温性・保湿性を高める。配線・配管等が床下に自由自在に配置できる。……などがあげられます。床下スペースの利便性も見逃すことのできない大きなメリットの一つです。
バリアフリーに対応します。
高齢者や体の不自由な方が移動の妨げにならないよう、段差を無くした思いやりのある床設計に対応します。
ホームベースｅの機能性
快適な住空間に欠かせない機能性も充実しています。多様な仕上げ材のラインナップで、お好みの床材に対応できます。制振シートを使用して、遮音性を高めることも可能です。お部屋の用途に合わせた快適性向上が図れます。
幅広い仕上材の選定が可能
キッチン、風呂、トイレなどの水回りには水はじきの良い仕上材を……。居間や書斎には重厚なイメージを放つ色合いのフローリング材などを選定したい……ホームベースeは多種多様な仕上材が自由にお選び頂けます。仕上材については随時ご相談ください。
制振シートで快適性アップ
制振シートを敷き込むことで、遮音性を向上させることができます。
製品バリエーション
数多くの実績を積み重ね、好評を得てきたホームベースシリーズが、ゆとりある生活を演出します。遮音性・快適性・施工性などトータルバランスに優れた幾つものフロアバリエーションで幅広い用途にお応えします。
これからの快適を支えるラインナップ
大判長形のパネルボードと専用支持脚による効率の良い施工感が好評です。次世代を支える主力製品がラインナップ。
ホームベース eLCU-N
BL認定品
ベターリビング認定品のスタンダードタイプ
ホームベースeの次世代規格「LCU」が、優れた遮音性能と理想的な床剛性を実現します。
調整範囲 56mm〜578mm
軽量床衝撃音低減性能 △LL(Ⅱ)-3
重量床衝撃音低減性能 △LH(Ⅱ)-2
ホームベース eLCU-W
12mmの合板を加えて床剛性と遮音性がアップ
ホームベースe「LCU-N」に12mm合板をプラスして、さらに遮音性を高めました。
調整範囲 56mm〜578mm
軽量床衝撃音低減性能 LL(Ⅱ)-3
重量床衝撃音低減性能 LH(Ⅱ)-3

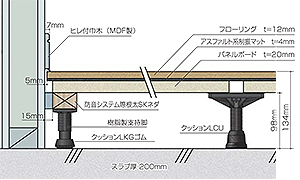

ホームベース eLCU-S4
4mmの制振材を採用した高遮音タイプ
標準の床仕様に4mm厚の制振シートをプラスして、さらに高遮音を高めました。
調整範囲 56mm〜578mm
軽量床衝撃音低減性能 △LL(Ⅱ)-4
重量床衝撃音低減性能 △LH(Ⅱ)-3
ホームベース eLCU-S6
6mmの制振材を採用した高遮音タイプ
標準の床仕様に6mm厚の制振シートをプラスして、さらに高遮音性を高めました。
調整範囲 56mm〜578mm
軽量床衝撃音低減性能 LL(Ⅱ)-3
重量床衝撃音低減性能 LH(Ⅱ)-4
ホームベース eLCBB-N
特殊形状のクッションゴムLCBBを採用
クッションLCBBが優れた遮音性能と快適な歩行感を実現します。
調整範囲 59mm〜581mm
軽量床衝撃音低減性能 △LL(Ⅱ)-3
重量床衝撃音低減性能 △LH(Ⅱ)-2
ホームベース eLC-N
長年にわたり実績を重ねるローコストタイプ
クッションLCが優れた遮音性能と快適な歩行感を実現します。
調整範囲 52mm〜573mm
軽量床衝撃音低減性能 LL-50
重量床衝撃音低減性能 LH-55
(推定△LL(Ⅱ)-2 △LH(Ⅱ)-1)
ホームベース eLCU-EN
ベースパネルに特殊高比重合板を使用したタイプ
住宅に必要な性能を維持しながら、ベースパネルのラインナップを追加しました。
調整範囲 71mm～573mm
軽量床衝撃音低減性能 ⊿LL(Ⅱ)-3
重量床衝撃音低減性能 ⊿LH(Ⅱ)-2
※調整範囲はスラブからパネルボード上端までの高さです。
断熱裏打ち仕様
乾式二重床システムに対応した断熱仕様を品揃えしました。
特長
室内の保温効果を高める省エネ対応
夏場、冬場でも快適な室内温熱空間を保てます。
簡単な取付け方法
断熱材はベースパネル裏面にビス打ち固定とし、簡単施工を実現しました。
断熱材仕様
材料
A種ビーズ法ポリスチレンフォーム
熱伝導率
0.036W/m・k
使用組合せ
| 床システムタイプ | 使用断熱材 | パネルボード | 備考 |
|---|---|---|---|
| ホームベースe | 断熱材A | 600mm×1,820mm | 支持脚部は 切欠き有 |
| MPフロア Pタイプ | |||
| MPフロア Eタイプ | 断熱材B | 455mm×1,820mm | |
| ホームベースM | 断熱材C | 600mm×1,820mm |
寸法規格
| 厚さ |
30、35、40、45、50、55、60、65、70、75、80ｍｍ
| サイズ(Ｗ×Ｌ) |
断熱材Ａ…621ｍｍ×1,822ｍｍ
断熱材Ｂ…476ｍｍ×1,822ｍｍ
断熱材Ｃ…610ｍｍ×1,822ｍｍ
断面図
断熱材効果検証実験
ホームベース 700 シリーズ
テーブルタイプ工法として、より安定した踏み心地感が得られます。快適性と機能性を兼ね備えた遮音二重床システムです。
ホームベース e760B
施工時の割付に有利なテーブルタイプ
遮音性に優れた各部材の絶妙な組み合わせが、静けさに満ちた最良の快適空間を創り出します。
床高 61mm〜571mm
※調整範囲はスラブからパネルボード上端までの高さです。
軽量床衝撃音低減性能 △LL(Ⅱ)-3
重量床衝撃音低減性能 △LH(Ⅱ)-2
SKネダ（防音システム際根太）
より快適性が向上した、新しい際根太システムが誕生しました。
部屋の隅から階下に漏れる生活音をしっかりガードします。
特長1
SKネダが壁際における二重床（ホームベースe）の遮音機能の低下を抑えます。
特長2
接着固定が可能なことから、際部のあばれが無くスムーズな施工を実現します。
特長3
クッションゴムの形状により際根太単体での自立が可能で、安定した施工が行えます。
特長4
ネダ部には”捻れ” ”反れ” ”収縮”等が少ない、優れた強度のLVL材を使用しています。
特長5
SKネダには防虫・防蟻処理を施してあります。
F★★★★対応品なので、人にも安心です。
(樹脂製支持脚のみ)
SKネダ[樹脂製支持脚]
一般壁面用 SK4(4本脚)
出入口等用 SK6(6本脚)
SK4 JN8(4本脚)
受けナット JN8
調整範囲 h49mm～h118mm用
SK6 JN8(6本脚)

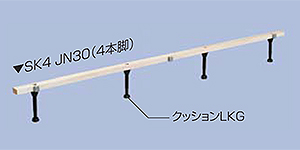

SK4 JN30(4本脚)
受けナット JN30
調整範囲 h96mm～h190mm用
SK6 JN30(6本脚)
SK4 JN60(4本脚)
受けナット JN60
調整範囲 h156mm～h320mm用
SK6 JN60(6本脚)
SK4 JN60N13(4本脚)
受けナット JN60N13
調整範囲 h297mm～h550mm用
SK6 JN60N13(6本脚)
調整範囲はスラブからSKネダ上端までの高さです。
SKネダの定尺長さはL=1,800mmです。
高さに対応したネダ及びネダ部材を選定してください。
SKネダS[金属製支持脚]
一般壁面用 SK2(2本脚)
出入口等用 SK3(3本脚)
SK2-SN19(2本脚)
受けナット SN19
調整範囲 46mm～558mm
(上)SK3-SN19-30(3本脚)
(下)SK3-SN19(3本脚)
調整範囲はスラブからSKネダ上端までの高さです。
SKネダSの定尺長さはL=900mmです。
高さに対応したネダ及びネダ部材を選定ください。

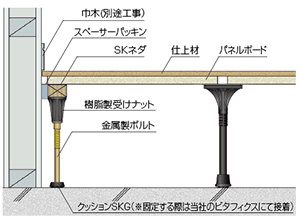

SKネダ 標準納まり図
樹脂支持脚：標準用(樹脂製受けナット＋樹脂ボルト)
金属製支持脚(金属製受けナット＋金属ボルト)
樹脂支持脚：高床用(樹脂製受けナット＋樹脂ボルト)
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
