耐震ルーバー天井 （天井脱落対策工法をご検討のみなさまへ）

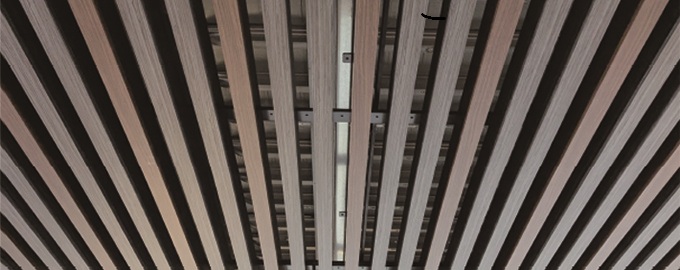

新製品 SZルーバーシステム
耐震性＆デザイン性を両立
準構造化天井として設計可能な耐震ルーバー天井下地
特長
ルーバーを使用した“準構造化天井”※1を実現
耐震化が必要なエリアでも。ルーバー天井の採用が可能です。
準構造化天井とすべく構造設計された天井下地
主体構造部と一体で動くとみなされる天井固有周期0.1秒以下※2として設計可能な天井下地です。
当社ルーバー製品の「スカイマーカー（type WS）」、「WOCSS 」に対応した天井下地です。
★用途に応じたルーバーパネルを選択可能です。
- ※1
- 準構造化天井：音響性能等の要求から特に重量のある天井を実現する場合は、下地から天井面そのものまでを「構造」として設計施工し、仕上げ面が必要な場合は安全性評価法を用いて軽量柔軟な天井を設ける
（日本建築学会 天井等の非構造部材の落下に対する安全対策指針・同解説）
- ※2
- 直天井と認められるのは、上部主体構造と天井部分が一体となって動くとみなされる場合で、一般的に固有周期が0.1秒以下の構造が直天井としてみなされています（（一社）日本建築構造技術者協会 設計者のための見落としてはならない非構造部材）
用途
ホール
商業施設
学校施設
体育施設 など

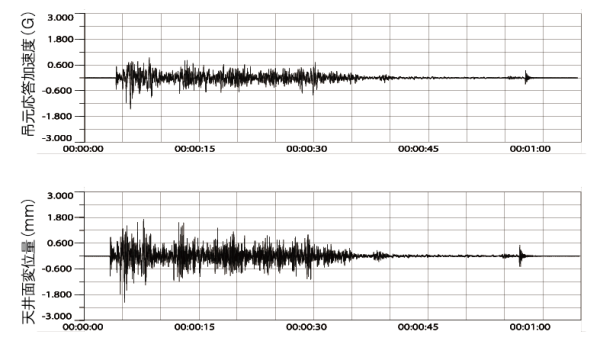

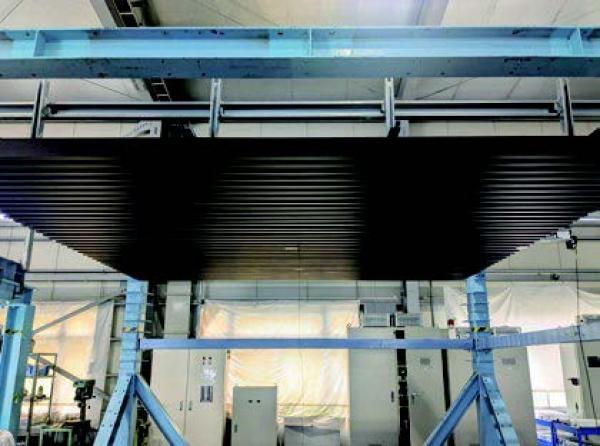

加振試験
実大加振台による耐震性試験［三洋工業㈱技術研究所］
共通部材
（単位:mm）
SZG支持材
振れ止め
SZG固定金具ボルト
SZG固定金具
野縁受けジョイント
ストリンガー型野縁受け
ストリンガージョイント
専用ビス
滑り防止金具
部材構成一覧

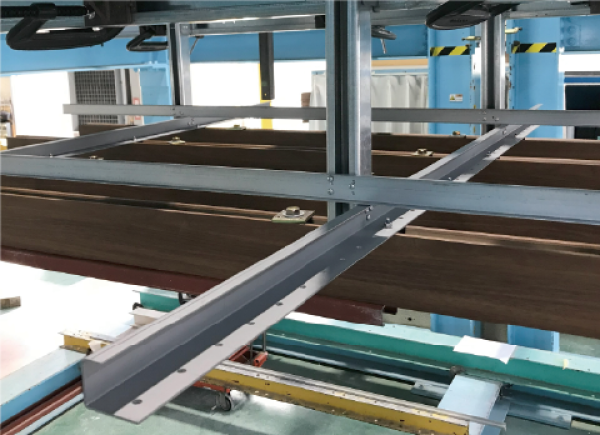

専用ストリンガーを使用することで、天井の剛性を大幅に向上。
準構造化天井として設計が可能になります。

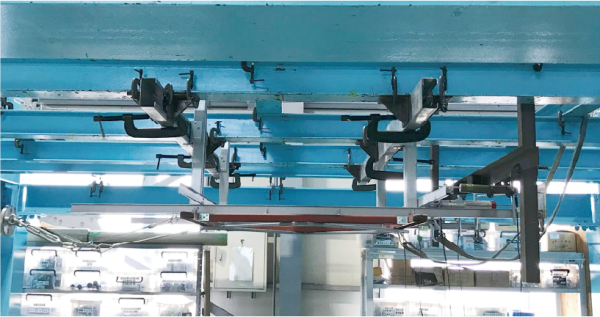

固有周期の検証
下地（ストリンガー部まで）の状態でユニット試験を実施し、固有周期0.1S以下を満たすことを確認
標準納まり図〈スカイマーカー typeG〉 ※スカイマーカーtypeWSが対応
ルーバー方向
ストリンガー方向
標準納まり図〈WOCSS typeG〉
ルーバー方向
ストリンガー方向
設計例
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
