防振・耐震天井システム （天井脱落対策工法をご検討のみなさまへ）
新製品 SZGV
優れた音響空間と確かな耐震性能を
特長
防振と耐震の両方の性能を兼ね合わせており、映画館などの防音性能が求めされる空間へ地震対策が可能です。
準構造化天井※1とすべく構造設計された支持構造部に設置する天井下地です。
主体構造部と一体で動くとみなされる天井固有周期0.1秒以下※2として設計可能な天井下地です。
天井システムおよび防振金具は特許出願（防振金具はヤクモ㈱との共同出願）済みです。
- ※1
- 準構造化天井：音響性能等の要求から特に重量のある天井を実現する場合は、下地から天井面そのものまでを「構造」として設計施工し、仕上げ面が必要な場合は安全性評価法を用いて軽量柔軟な天井を設ける
（日本建築学会 天井等の非構造部材の落下に対する安全対策指針・同解説）
- ※2
- 直天井と認められるのは、上部主体構造と天井部分が一体となって動くとみなされる場合で、一般的に固有周期が0.1秒以下の構造が直天井としてみなされています（（一社）日本建築構造技術者協会 設計者のための見落としてはならない非構造部材）
用途

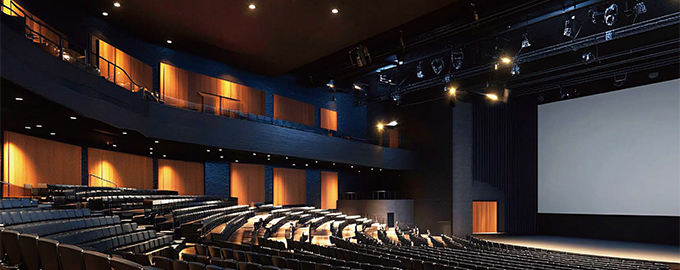

映画館
音響ホール
音響スタジオ
防音室 など（平天井に限る）

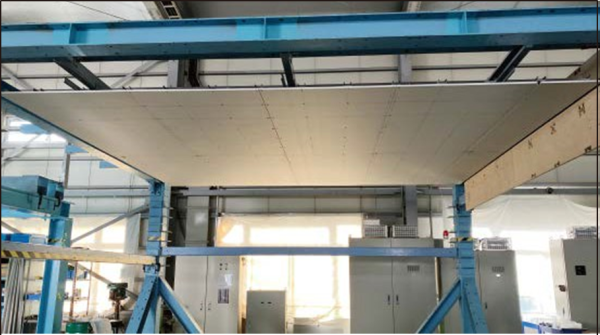

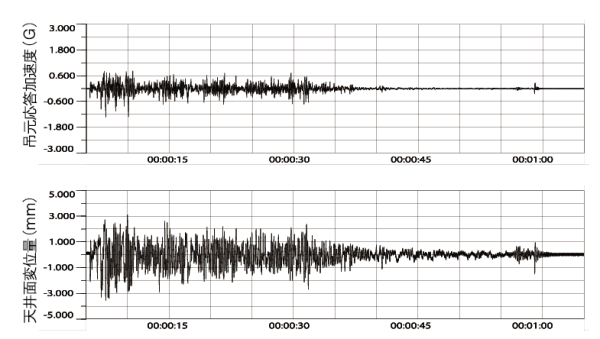

加振試験
実大加振台による耐震性試験［三洋工業㈱技術研究所］
部材の詳細
（単位:mm）

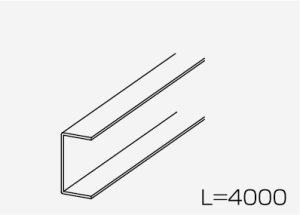

野縁受け［-40×20×t2.0］

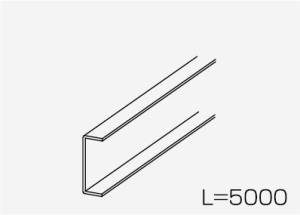

振れ止め CC-25

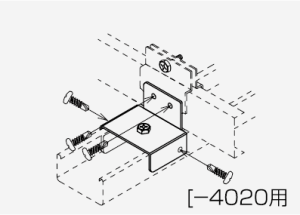

耐震パワークリップW

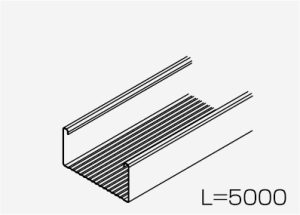

W野縁 CW-25

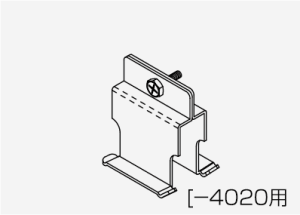

耐風圧クリップW

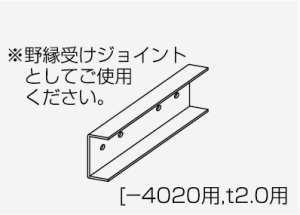

Cバージョイント 4020（t2.0）

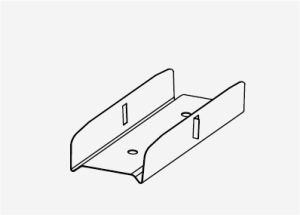

W野縁ジョイント 25

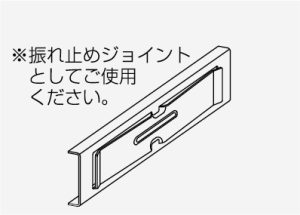

野縁受けジョイント 25

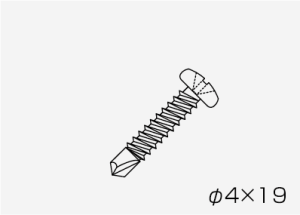

ビス
隙間ゲージ
参考図
（単位:mm）

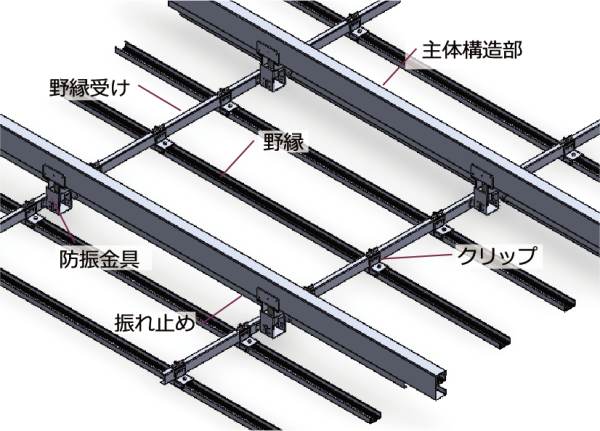

部材構成一覧
施行方法【防振金具】
- ①GV-Uを主体構造部に固定する
- ②GV-Sをはめ込みアプセットボルトで仮固定する
- ③野縁受けと振れ止めを固定する際に隙間ゲージで防振金具の隙間を確認する
- ④シルタップで固定する

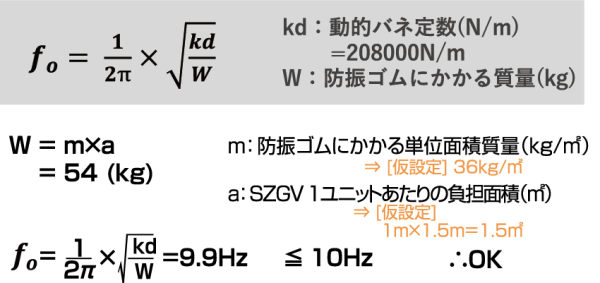

設計例（天井固有振動数の算定）

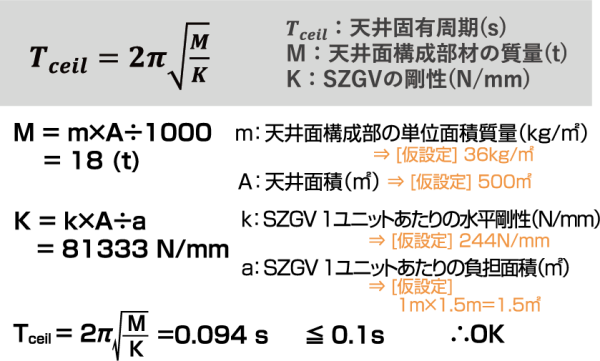

設計例（天井固有周期の算定）
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
