鋼製壁下地材
High SICS 2500TWS 倉庫業法対応壁下地
倉庫業法２５００TWS（2C－JIS100形仕様）

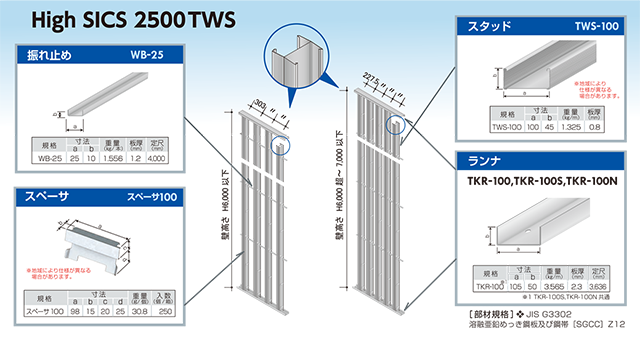

製品構成
| 【対応壁高さ】 ～7.0m |
▲クリックすると拡大表示されます。
適用高さ
High SICS 2500TWS
- 設定基準
●倉庫業法強度基準：2,500N/m2
●静荷重試験結果による
| タイプ | 2500TWS | ||
|---|---|---|---|
| スタッド | TWS-100 2C | ||
| 適用壁高さ(mm) | ～H6000 (H6000) |
～H7000 (Ｈ7000) |
|
| スタッド TKS9050 |
設置間隔 | @303.2Ｃ | @227.5 2Ｃ |
| 壁仕上げ(※) |
普通石膏ボード t 12.5 又は 強化石膏ボードt12.5 2枚張り 両面 |
||
|
ランナ(上部) |
TKR-100S | TKR-100N | |
| ランナ(下部) |
TKR-100 |
||
※異なる壁仕上げ、高さの場合はご相談ください。

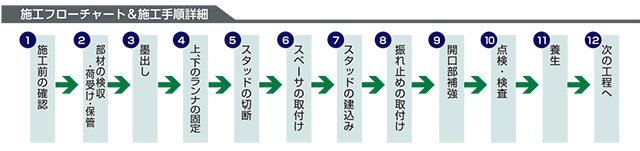

施工フローチャート＆施工手順詳細
▲クリックすると拡大表示されます。

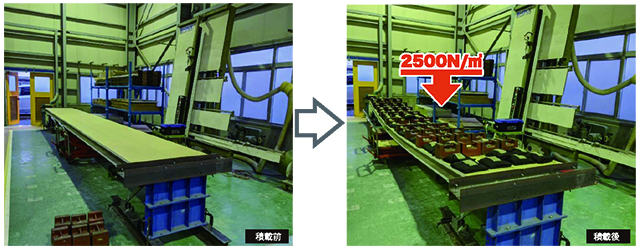

静的荷重試験
試験概要
壁面を想定した試験体(幅910mm)を水平に設置し、壁高さ毎に2500N/m2以上(壁仕上げ材含む)のおもりを載せ、重力により下方向に加力した。この時、最大加力時の試験体の破損の有無を確認するとともに、最大変位及び残留変位を計測した。
| 試験後破損無 |
試験結果
全ての試験体において、最大加力時に破損は確認されなかった。
| 製品名 |
High SICS 2500 |
|||||
|---|---|---|---|---|---|---|
| 仕様 |
普通石膏ボード t 12.5 2枚張り 両面 |
強化石膏ボード t 21.0 2枚張り 片面 |
||||
| 試験体1 | 試験体2 | 試験体3 | 試験体4 | 試験体5 | 試験体6 | |
| 壁高さ及び スタッドピッチ(mm) |
6,000 @303 |
6500 @227.5 |
7,500 @182 |
6,200 @303 |
6,700 @227.5 |
7,700 @182 |
| 積載荷重(N/m2) | 2,519 |
2,504 |
2,508 |
2,515 |
2,512 |
2,508 |
| 2500N/m2時変位(mm) | 154.0 | 152.5 | 234.0 | 143.1 | 178.1 | 226.6 |
| 変形角 | 1/39 | 1/43 | 1/32 | 1/43 | 1/38 | 1/34 |
| 残留変位(mm) | 56.7 | 57.2 | 84.4 | 49.7 | 74.2 | 88.4 |
| 破損等の有無 | 無 | 無 | 無 | 無 | 無 | 無 |
| 試験結果 |  |
 |
||||
| 部材構成 |  |
 |
||||
| 製品名 |
High SICS 2500TWS |
|||||
|---|---|---|---|---|---|---|
| 仕様 |
普通石膏ボード t 12.5 2枚張り 両面 |
強化石膏ボード t 21.0 2枚張り 片面 |
||||
| 試験体7 | 試験体8 | 試験体9 | 試験体10 | |||
| 壁高さ及び スタッドピッチ(mm) |
6,000 @303.2C |
7,000 @227.5 |
6,000 @303.2C |
7,000 |
||
| 積載荷重(N/m2) | 2,519 |
2,506 |
2,516 |
2,511 |
||
| 2500N/m2時変位(mm2) | 107.9 | 149.0 | 96.6 | 141.3 | ||
| 変形角 | 1/56 | 1/47 | 1/62 | 1/50 | ||
| 残留変位(mm) | 36.0 | 53.8 | 27.3 | 45.1 | ||
| 破損等の有無 | 無 | 無 | 無 | 無 | ||
| 試験結果 |  |
 |
||||
| 部材構成 |  |
 |
||||
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
