多用途 鋼製床下地システム(2t対応)
スリーベースMB
スポーツ用途には勿論のこと、避難所や展示会場、小規模なコンサートホールなどの多目的なフロア利用にも最適な重量対応型のスリーベースです。
JIS 規格を上まわる強度(2t までの耐荷重性能)と弾力性を有しているため、スポーツフロアをはじめ多種多様なニーズに対応できます。
特長
多用途のニーズに対応
体育館は、災害時には避難場所として、休日にはフリーマーケットや展示会等のイベント会場として利用されることがあるため、体育館での運動用途以上の重荷重への対応が必要となります。
スリーベースMBはイベント時の重荷重対応が可能で、終了後には体育館床として必要な弾力性能が復元しますので、多用途に使用できます。
また、高強度を備えることで、繰り返し衝撃荷重が大きなスケットボールやバレーボールにも最適です。
安全性能&高弾性&高強度
重荷重への対応として、JIS積載基準1.5t/m2(JISたわみ基準)以上の高強度性能を確保し、展示物設置等による集中荷重にも高強度性能を確保しています。
集中荷重試験(□300mm) 2t
載荷試験(□1000mm) 3t
重荷重に対応しながら、体育館として必要な弾力性能と安全性能(JIS基準値)も確保しています。
施工性(現場対応性)
高強度仕様に伴う施工手順の変更は一切なく、従来の製品と同様に優れた施工性とメンテナンス性の高いフロアシステムです。
耐久性
クッションゴムの荷重負担を軽減する事で、従来の製品と比較し、さらに弾力性能の耐久性が良くなっています。
スリーベースMB(アリーナ用)
床高(鋼製下地材まで)
1,092mm~206mm
スリーベースMBL(アリーナ用 低床用)
床高(鋼製下地材まで)
261mm~128mm
スリーベース201MB(武道場用)
床高(鋼製下地材まで)
1,102mm~225mm
構成図
緩衝機構
運動時には緩衝性を確保しつつ、重荷重時には変位抑制機構により、高強度対応が可能なシステムです。
スリーベースMB
無負荷時
運動時(緩衝性有り)
過負荷時(緩衝性無し)

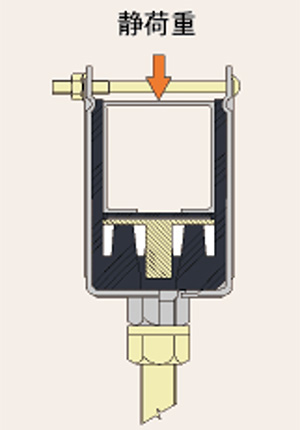

スリーベース201MB
無負荷時
運動時(緩衝性有り)
過負荷時(緩衝性無し)
安全性能・高弾性・高強度
■重荷重への対応として、JIS積載基準1.5t/m2(JISたわみ基準)以上の高強度性能を確保し、なおかつ展示物設置等による集中荷重にも高強度性能を確保しています。
■重荷重を対応し、なおかつ体育館として必要な弾力性能と安全性能(JIS基準値)を確保しています。
JIS A 6519 試験
- 変位基準
最大変位 20mm以下
残留変位 1.5mm以下
・弾力性値(Y)
最高 0.0以上
最低 -0.2以上
・緩衝効果値(U)
15~40
・振動の減衰時間(TVD)
0.45秒以下(アリーナ)
0.60秒以下(剣道場)
使用上有害な破壊、緩み、外れのないこと
最硬点で980N/s2以下(アリーナ・剣道場)
637N/s2以下(柔道場)
・緩衝性値(U)
初心者 3,920~7,350
熟練者 5,635~7,350(N・㎝)
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
