アルミ笠木
スワンライン
SK型が耐震笠木として立証されました。
載荷強度を誇り過酷な積雪・台風にも安全です。
スワンライン
豊富なバリエーション

スワンラインは、面接点嵌合により、耐震性・耐風性さらに抜群の荷重強度が生み出せます。
純アルミ笠木シリーズ

屋上パラペット上の笠木は、年間100℃前後の厳しい温度差とそれに伴うアルミの大きな線膨張率(2.35×10-51/℃)による、膨張伸縮の繰り返しに耐える耐久性、外部使用のための耐蝕性からも、純アルミ笠木が最良と思われます。曲加工ですので規準型以外でもどの様な形状、寸法でも自由で無理のない納まりが可能です。
ＳＫ型　屋上・ベランダ笠木

耐震性・耐風性・荷重強度にすぐれ、外壁保護とともに前後・高低・角度・調整自在の取付け金具等、SK型は最高級笠木です。高級建造物には、是非おすすめします。
SK型 屋上・ベランダ笠木
SK型 屋上・ベランダ笠木
◆規準寸法
直線定尺 名称
SK-145
SK-160
SK-190
SK-220
SK-250
SK-280
SK-310
SK-340
SK-370
SK-400
SK-430
SK-460
→
W寸法(m/m)

145
160
190
220
250
280
310
340
370
400
430
460
→
A寸法(m/m)
〜100
〜110
〜140
〜170
〜200
〜230
〜260
〜290
〜320
〜350
〜380
〜410
→
長さ(m/m)
4,000
コーナー寸法(m/m)
500×500(1,000×1,000m/mも用意できます)
1,000×1,000m/m
板厚(m/m)
1.5(2.0も用意できます)

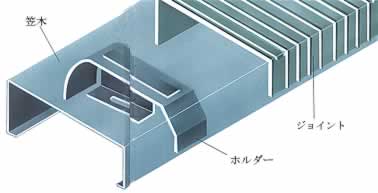

ＳＫＦ-1型　屋上・ベランダ笠木・手摺付笠木

純アルミ笠木の普及型です。SKF-1型は、躯体にピッタリフィットする様SK型同様フリーサイズ製造をお受け致します。又、アール笠木はこのタイプで製作します。
SKF-1型　屋上・ベランダ笠木・手摺付笠木
SKF-1型　屋上・ベランダ笠木・手摺付笠木

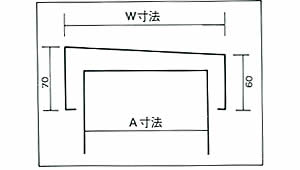

◆規準寸法
直線定尺 名称
F-1 135
F-1 150
F-1 180
F-1 210
F-1 240
F-1 270
F-1 300
F-1 330
F-1 360
F-1 390
F-1 420
F-1 450
→
W寸法(m/m)

135
150
180
210
240
270
300
330
360
390
420
450
→
A寸法(m/m)
〜100
〜110
〜140
〜170
〜200
〜230
〜260
〜290
〜320
〜350
〜380
〜410
→
長さ(m/m)
4,000
コーナー寸法(m/m)
500×500(1,000×1,000m/mも用意できます)
1,000×1,000m/m
板厚(m/m)
1.5(2.0も用意できます)
建物に最も適した笠木の選択を

スワンラインSKF-1型・SKF-O型・SKF-E型の笠木のかぶさりは、笠木と外壁とのクリアランスの３倍以上ありますので、通常の現場ではコーキング不要です。
押出形材シリーズ

気象条件・防水条件の緩やかなベランダ等で使用する場合は、便利で経済的です。
ＳＫＦ−Ｏ型　ベランダ笠木・手摺付笠木

躯体への深い笠木の呑み込みは、笠木内部へ雨水が入りにくくするためです。１３５型から３５０型までの幅広い機種と、面接点による載荷強度を誇っています。
SKF-O型 ベランダ笠木・手摺付笠木
SKF-O型 ベランダ笠木・手摺付笠木
◆規格寸法
直線定尺 名称
F-O 135
F-O 150
F-O 165
F-O 180
F-O 210
F-O 240
F-O 270
F-O 300
F-O 350
W寸法(m/m)

135
150
165
180
210
240
270
300
350
A寸法(m/m)
〜105
〜120
〜135
〜150
〜180
〜210
〜240
〜270
〜320
長さ(m/m)
4,000(2,000m/mも用意できます)
コーナー寸法(m/m)
500×500(1,000m/mも用意できます)
板厚(m/m)
1.5
1.5
1.5
1.7
2.0
2.3
2.4
2.6
3.0
ＳＫＦ−Ｅ型　ベランダ笠木・手摺付笠木

ベランダ等での手摺付用の笠木として最適です。天端外側の突起と内側のやわらかなアールは、ベランダを内装の一部としてみることができると同時に危険防止のためです。最も経済的な笠木です。
SKF-E型ベランダ笠木・手摺付笠木
SKF-E型ベランダ笠木・手摺付笠木
◆規格寸法
直線定尺 名称
F-E 135
F-E 150
F-E 180
F-E 210
W寸法(m/m)

135
150
180
210
A寸法(m/m)
〜105
〜120
〜150
〜180
長さ(m/m)
4,000
コーナー寸法(m/m)
500×500(1,000m/mも用意できます)
板厚(m/m)
1.4
1.5
1.6
2.2
コーナー
現場の立地条件、建物のデザイン面から、特殊コーナーが要求されます。規格品の水平直角コーナーはもとよりあらゆる特殊コーナーに対し、技術的に速やかに対応します。
規格品
規格品
パラペット用笠木SK型
←パラペット用笠木SK型
特注品
巾ちがい
クランク
長さちがい
変角
Rコーナー
角アール
T字
立体
水切等との取合い
ホルダー金具
スワンライン用ホルダー金具は、全て面接点篏合ですばらしい強度を生み出します。
ＳＫ型用
SK型用
ＳＫＦ-１型用
SKF-1型用
ＳＫＦ-Ｏ型用
SKF-O型用
ＳＫＦ-Ｅ型用
SKF-E型用

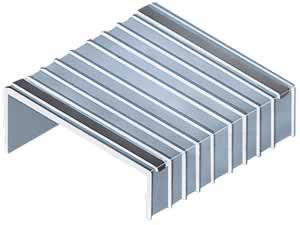

ジョイント

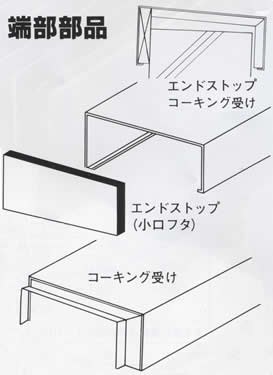

端部部品
巾広の溝の採用で、表面張力による留水を防ぎ、防水シーラー(E.P.D.M)の併用ですぐれた防水効果でコーキング不要です。
ジョイント
Back　Page-top
製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。 ■お問い合わせ ■資料請求
