強制屋上換気扇 ウルトラエース
中間架台型 除塵フィルター
フィルター交換が簡単なオプション製品

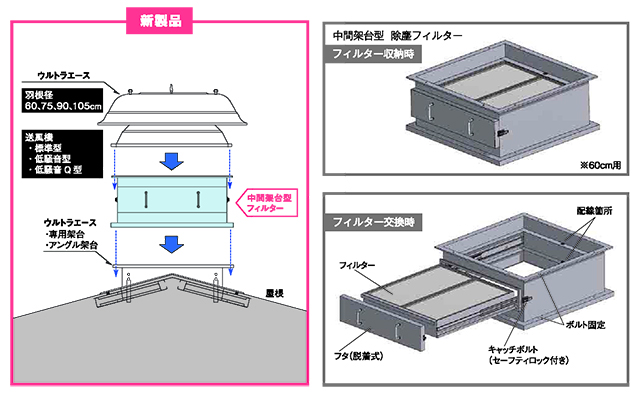

>屋上換気扇と架台との間にアタッチメントのように設置出来る中間架台型除塵フィルター
製品特長

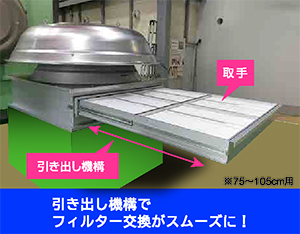

フィルター交換などのメンテナンスが屋上で出来ます。

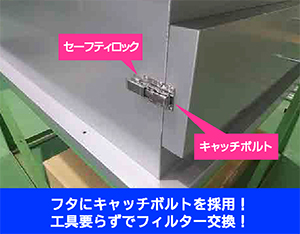

効率化する機能を採用した事により、工事要らずで容易にフィルター交換が可能です。
また、メンテナンス時の配線作業は不要です。
性能表(標準 EG型の場合)
※低騒音：EL型、低騒音Q：EQ型については、別途お問合わせください。
※必要排気量に10～20％の余裕を持って設計にご活用ください。
| フィルター種類 | 型式 | ファン径 | 各静圧における風量 m3/min | |||||
|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | |||||||
| (mm) | 0Pa | 50Pa | 100Pa | 0Pa | 50Pa | 100Pa | ||
| 中性能フィルター (MF) |
UAF-60EG3M-DFC(MF) | 600 | 121 | 100 | 63 | 147 | 131 | 103 |
| UAF-75EG3M-DFC(MF) | 750 | 266 | 243 | 203 | 310 | 287 | 263 | |
| UAF-90EG3T-DFC(MF) | 900 | 279 | 249 | 211 | 323 | 295 | 262 | |
| UAF-105EG3T-DFC(MF) | 1050 | 345 | 297 | 240 | 387 | 328 | 282 | |
| プレフィルター (PF) |
UAF-60EG3M-DFC(PF) | 600 | 148 | 123 | - | 176 | 157 | - |
| UAF-75EG3M-DFC(PF) | 750 | 286 | 261 | - | 334 | 309 | - | |
| UAF-90EG3T-DFC(PF) | 900 | 323 | 288 | - | 380 | 347 | - | |
| UAF-105EG3T-DFC(PF) | 1050 | 400 | 344 | - | 465 | 394 | - | |
製品仕様
屋上換気扇と併せた取付可能なアタッチメントタイプ。
外気へ排出する粉塵を軽減します。
ウルトラエース本体と同じボルト固定により施工が簡易です。
除塵フィルター<2種類>
中性能フィルター
MF
特長
一般的な工場や倉庫等多くの建屋に用いられます。

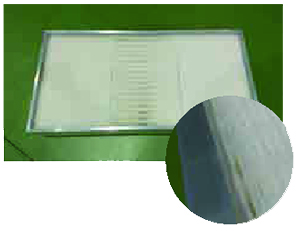

プレフィルターでは取り除ききれない塵埃等を捕集するフィルターです。
プレフィルター
PF
特長

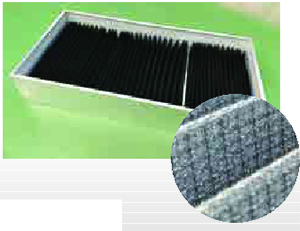

空気中の浮遊塵埃のうち大きめのごみを取り除く汎用的に使われるフィルターです。
屋上換気扇と併せた 取付可能なアタッチメントタイプ。
外気へ排出する粉塵を軽減します。
フィルター性能表
| 規格 | 初期圧力 損失[Pa] |
捕集効率[％] | 洗浄の 可否 |
フィルター構成材料 | |
|---|---|---|---|---|---|
| 枠 | ろ材 | ||||
| MF | 80以下 | 65以上(※1) | × | アルミ | ポリオレフィン系 複合繊維 |
| PF | 10以下 | 35(※2) | 〇 (1～2回まで) |
アルミ | ポリプロピレン |
※1 JIS B9908(2001)形式2準拠による比色法 捕集効率
※2 JIS B9908(2001)形式3準拠による重量法 捕集効率
※フィルター性能は実測値であり保証値ではありません。
使用条件
●温度(常時)：60℃以下
●湿度：90％RH以下(結露なき事)
一般大気粉塵を想定しております、使用条件の詳細については別途お問合わせください。
1台当たりのフィルター使用数 (※フィルター交換は全ての枚数を交換してください。)
・60cm用……2枚 ・75cm用……4枚 ・90cm用……4枚 ・105cm用……4枚
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
