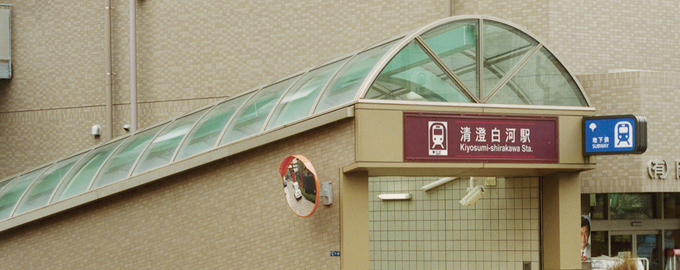

サニートップ
>
現代建築に幅広く取り入れられてきた採光システム「サニートップ」は豊富なバリエーションを取り揃え、自然光による自由で開放的な空間を実現します。
洗練されたデザインと経済性や施工性のよさから一般ビルはもとより商業施設や教育施設（学校・体育館・図書館等）など、各方面にご利用頂けます。

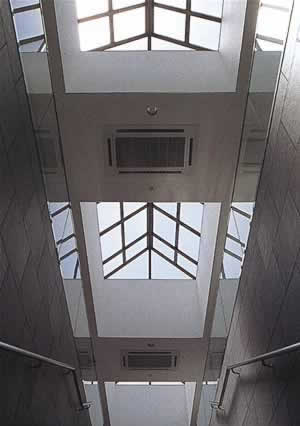

サニートップの基本形状はV型・R型・P型・F型の4種類。
V型
正面から見た時の底角が60度 45度 30度の直角二等辺三角形を始め、片流れタイプなどがあります。
R型
正面から見た時の巾と高さの比率が2:1や4:1の半円形状をしたタイプや、扇状の片流れタイプ等があります。
P型
60度 45度 30度の四角錐型のピラミッドタイプをはじめ多角錐（六角錐や八角錐）形状もご用意しています。
F型
平面形状のスカイライトです。長手方向にどこまでも延ばせます。また、折版屋根にも対応できます。
※V型やR型については天窓や妻面に換気用ガラリが設置可能です。
※部材には高精度で耐候性に優れたアルミ押出形材を使用しています。
※天窓・角型突き出し窓は廃番となりました。
施工例
F型
R40型
R40型
V型
R40型
P型
R型(左側)P型(右側)
P型
V 型
V 型
ラインナップ

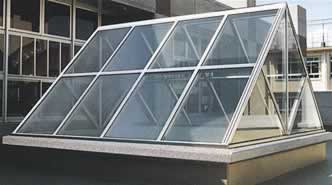

V型シリーズ V45型
サニートップV型は、正面から見た時、底角45度の直角二等辺三角形です。
●製作可能範囲:
基準巾W＝900～3,500mm
●長手方向の枠の基本ピッチ:
P＝1,000mm
●長手方向には無限に接続可能
■枠材：
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー：
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

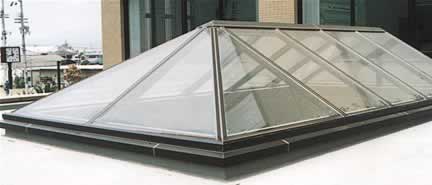

V型シリーズ V30型
サニートップV30型は、正面から見た時、底角30°の二等辺三角形です。
●製作可能範囲
基準巾W＝900mm～2,500mm以内
●長手方向の枠の基本ピッチ
P＝1,000mm
●長手方向には無限に接続可能
■枠材：
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー：
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)
写真は特殊対応品です。

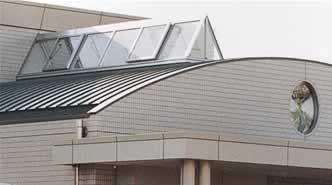

V型シリーズ V60型
サニートップV60型は、正面から見た時、底角60°の三角形です。
●製作可能範囲：
基準巾W＝900～2,500mm
●長手方向の枠の基本ピッチ：
P＝1,000mm
●長手方向には無限に接続可能
■枠材：
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー：
シルバー、ステンカラー、ブラック、ダークブロンズ、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

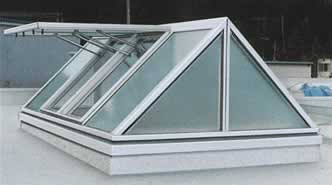

V型シリーズ 天窓(角型突き出し窓)
V型シリーズの片流れに組み込めます。
●開閉角度:
45度（標準）
●主枠ピッチ:
1,000mm（標準）
●天窓の基準長:
1,000mm以内、基準巾は1,000mm以内
※V型シリーズ、V60型、V30型、F型、P型にも組み込めますので別途ご相談ください。

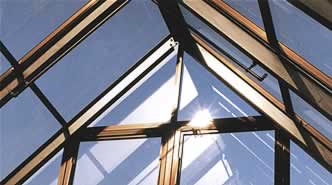

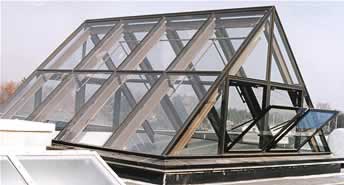

V型シリーズ 天窓(外倒し窓)
※V型シリーズの妻側に組み込みます。
●開閉角度は45度(標準)

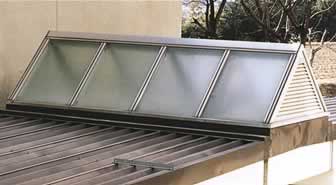

V型用ガラリ
※妻面に換気用ガラリを設置できます。

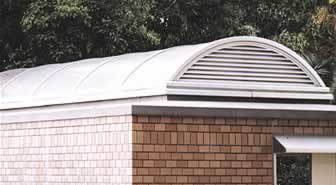

R型用ガラリ
※妻面に換気用ガラリを設置できます。

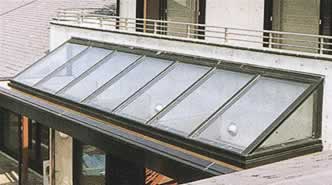

V型片流れタイプ
V型の片流れは底角30度から対応できます。
●製作可能範囲:
基準巾900～1,500mm以内
●長手方向の枠の基本ピッチ:
P＝1,000mm
●長手方向には無限に接続可能
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー:
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

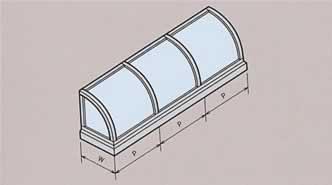

R型片流れタイプ
R型の片流れは1/2Rの扇形をしたスカイライトです。
●製作可能範囲:
基準巾1,300～1,500mm以内
●長手方向の枠の基本ピッチ:
P＝1,000mm
●長手方向には無限に接続可能
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー:
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

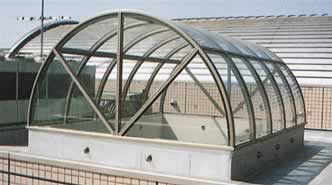

R型シリーズ
サニートップR型は正面から見たとき、巾と高さの比率が2：1の半円状になったスカイライトです。
●製作可能範囲:
基準巾W＝2,600～3,500mm
●長手方向の枠の基本ピッチ:
P＝1,000mm
●長手方向には無限に接続可能
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー:
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

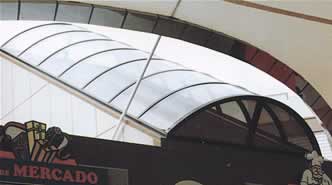

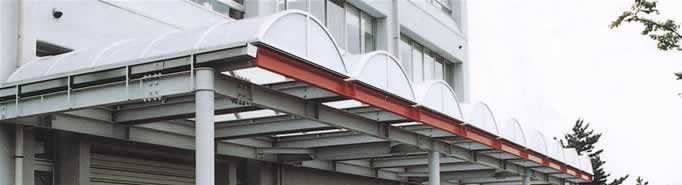

R型シリーズ R40型
サニートップR40型は巾(W)寸法と高さの比を4：1にした低い半円状のスカイライトです。
●製作可能範囲:
基準巾W＝2,100～3,500mm以内
●長手方向の枠の基本ピッチ:
P＝1,000mm
●長手方向には無限に接続可能
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー：シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

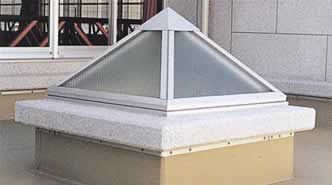

P型シリーズ
サニートップP型シリーズは、ピラミッドタイプ45度の四角錐型スカイライトです。 (30度、60度も製作できます。)
●製作可能範囲
P型 基準巾 W＝900～3,500mm以内
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■カラー:
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)

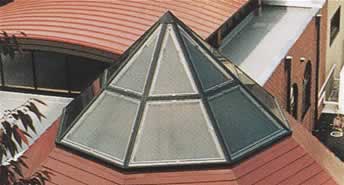

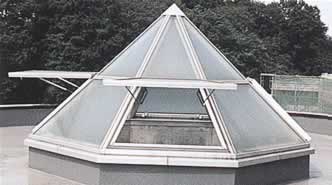

P型シリーズ特殊型 多角錐タイプ(六角錐・八角錐) ※窓は開きません。

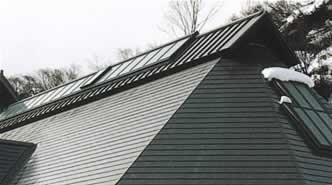

F型シリーズ 短辺流れタイプ
サニートップF型・短辺流れタイプは、平面形状のスカイライトです。
●基準巾は屋根開口に合わせ設計
●長手方向の枠の基本ピッチ：
P=1,000mm
●長手方向には無限に接続可能
■枠材:
アルミ押出形材 JIS H4100 A6063 S-T5
■ カラー:
シルバー、ステンカラー、ダークブロンズ、ブラック、ホワイト(ホワイトを含むその他の色は塗装にて対応可能です。)
F型シリーズ 庇タイプ / ベランダタイプ

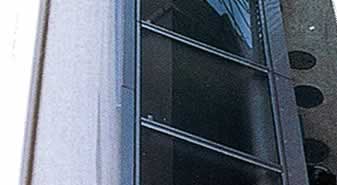

庇タイプ

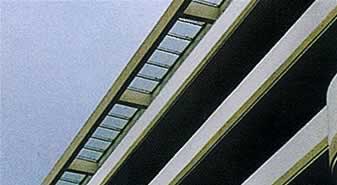

ベランダタイプ

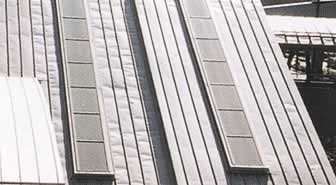

F型シリーズ 長辺流れタイプ

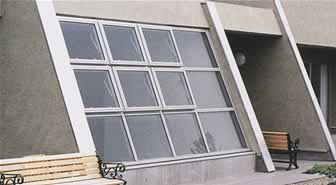

F型シリーズ 縦付タイプ
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
