スカイマーカーtype WS
色・柄・風合い… 本物の様な美しい木目で高級感と暖かみのある木目シート貼りアルミ製ルーバーが素敵な空間を生みだします。
特長
耐候性に優れた高意匠木目シートを採用
耐候性
特殊ラミネート技術により、PVC表面に特殊機能を有した表層を貼り合せ、高い耐候性を持たせました。
意匠性
色・柄・風合い…、木のぬくもりを感じる程のリアリティな木目柄をご用意しました。住宅・非住宅を問わず、幅広い建物用途で建物の意匠性を向上することができます。
用途
高耐候性シートを採用した事により、内・外装問わずご使用いただけます。
ボルト固定方式では、内・外装用の天井材、壁材として利用でき、特殊部材を使用する事で内装当の天井面、壁面へ直接取付けることが可能となります。※直付けは内装のみとなります。
不燃
不燃材料認定取得「NM-5090(1)」
製品仕様一覧
カラーバリエーション
パネルの材質及び表面処理
| 部材 | 材質 | 表面処理 | |
| ルーバーパネル アタッチメント |
アルミニウム合金押出形材 JIS H4100 A6063S-T5 |
陽極酸化塗装複合皮膜 JIS H8602 A1+合成樹脂フィルム |
|
| ☆ストリンガー | アルミニウム合金押出形材 JIS H4100 A6063S-T5 |
陽極酸化塗装複合皮膜 JIS H8602 A1 |
|
| ☆ストリンガージョイント | アルミ板材 JIS H4000 A5052P-H34 |
陽極酸化塗装複合皮膜 JIS H8602 A1 |
|
取付 金具 セット |
取付金具 | アルミニウム合金押出形材 JIS H4100 A6063S-T5 |
陽極酸化塗装複合皮膜 JIS H8602 A1 |
| ボルト・ワッシャー | SUS304 | ボルト：NDS 加工 | |
| ゴムパッキン | NBR | --------- | |
| スポンジ | エーテル系難燃フォーム | ||
| ☆天井吊りアングル | アルミニウム合金押出形材 JIS H4100 A6063S-T5 |
陽極酸化皮膜 JIS H8601 AA6 |
|
| ☆SK固定アングル | JIS G3101 一般構造用圧延鋼板 SS400 | JIS H8641 溶融亜鉛メッキ HDZT49 | |
| エンドプレート | アルミ板材 JIS H4000 A5052P-H34 |
アクリル焼付塗装 | |
| 天井固定金具 | 熱間圧延軟鋼板 SPHC | 三価クロメートメッキ | |
| ブレースホルダーS | JIS G3302 SGCC | Z12 同等以上 | |
| ブレース下部固定金具 | JIS G3302 SGCC | Z12 同等以上 | |
| ブレース材 | JIS G3302 SGCC | Z12 同等以上 | |
| 水平取り付けバー | JIS G3302 SGCC | Z12 同等以上 | |
| 吊りボルト・ナット | JIS G 3505 SWRM8 同等以上 | JIS H8610 Ep-Fe/Zn［1］ | |

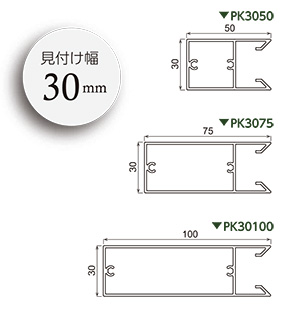

ルーバーパネル＜アルミ表面に木目シート貼り＞
付属部材
●アタッチメント AT30
●SK固定アングル KA50
●M10ボルトセット BS1030
<M10×30,W,SW,GP,Nセット>
●ストリンガー LS25
●ストリンガージョイント SJ
80×20×t2.0
●取付金具セット TK30※スポンジはオプション
●パネル見付30㎜
●取付金具セット TK50※スポンジはオプション
●パネル見付50㎜
●天井固定金具 CK
L：80×80×40×t3.2
●天井吊りアングル CA
L：75×50×30×t5.0
●エンドプレート EP（EPH）
<水抜き穴有り、無し>
●吊りボルト・ナット
●ブレース材
●水平取り付けバー
［：40×20×t1.6
●ブレースホルダーS
●ブレース下部固定金具
スカイマーカーtype WS 基本納まり図
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
