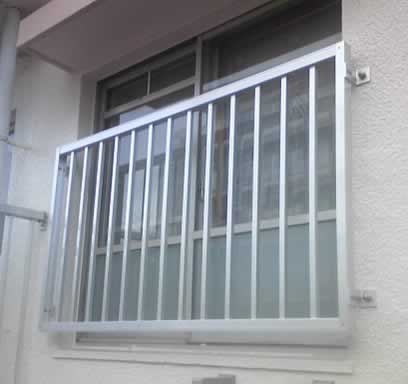

窓用手すり
スワンエース
環境との調和を考えたスワンシリーズ。
技術を駆使したカタチが、新空間を創造しています。
SWANSERIES
豊富な
バリエーション
 スワンシリーズ
スワンエース
Ｗ
Ｈ
手すり子
ピッチ
 特長
ＳＢＴ－Ｗ型
≦1950mm
≦900mm
≦115mm
 ＢＬタイプ。縦枠なし。改修用ＢＬ手すり対応品。
ＳＢＴ－ＷⅡ型
≦1950mm
≦900mm
≦115mm
 ＢＬタイプ。縦枠あり。改修用ＢＬ手すり対応品。
ＳＴ－ＷE型
≦2000mm
≦900mm
≦128mm
 一般タイプ。縦枠なし。
ＳＴ－ＷＢ型
≦1950mm
≦900mm
≦125mm
 一般タイプ。縦枠なし。
ＳＴ－ＷＢⅡ型
≦1950mm
≦900mm
≦125mm
 一般タイプ。縦枠あり。
ＳＢＴ－Ｗ型
ＳＢＴ－ＷⅡ型

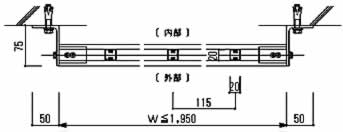

ＳＢＴ－Ｗ型
手すりの強度
（ＢＬ基準）
・
 [ユニットの水平荷重]
1450Ｎ（150ｋｇｆ）/スパン
・
 [ユニットの鉛直荷重]
1450Ｎ(150ｋｇｆ)/スパン
・
 [下弦材の鉛直荷重]
980Ｎ（100ｋｇｆ）/スパン
・
 [手すり子の局部荷重]
490Ｎ（50ｋｇｆ）/本
ＳＢＴ－Ｗ型
ＳＢＴ－Ｗ型

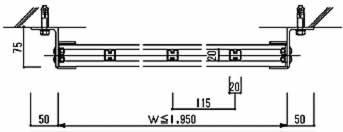

ＳＢＴ－ＷⅡ型
手すりの強度
（ＢＬ基準）
・
 [ユニットの水平荷重]
1450Ｎ（150ｋｇｆ）/スパン
・
 [ユニットの鉛直荷重]
1450Ｎ(150ｋｇｆ)/スパン
・
 [下弦材の鉛直荷重]
980Ｎ（100ｋｇｆ）/スパン
・
 [手すり子の局部荷重]
490Ｎ（50ｋｇｆ）/本
ＳＢＴ－ＷⅡ型
ＳＢＴ－ＷⅡ型
Back　Page-top
製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。 ■お問い合わせ ■資料請求
