簡易型喫煙ボックス【ｅ-ＢＯＸ】

「喫煙用集塵・脱臭機」無しで非喫煙者にも安心・安全・低価格、
組立・移設が簡単！　ｅ－Ｂｏｘ

「安心・安全」簡単組立・アルミフレームの軽量設計・シンプルデザイン・換気設備で屋外排気

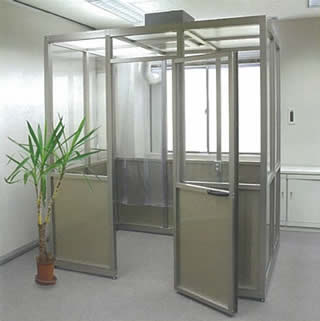

簡易喫煙ボックス

ｅ-Ｂｏｘ

ＰＯＩＮＴ１

「安心・安全」ｅ-Ｂｏｘ

厚生労働省の基準に適合し非喫煙者にも安心・安全です。

◆	気流の風速0.2m/s以上
◆	浮遊粉塵濃度0.15mg/m³以下
◆	一酸化炭素濃度10ppm以下

ＰＯＩＮＴ２

シンプルデザインで低価格

低価格な喫煙ボックスを実現いたしました。「喫煙用集塵・脱臭機」は不用です。

ＰＯＩＮＴ３

アルミフレームの軽量設計

軽い部材のユニット化により短時間で組立、移設が可能です。

ＰＯＩＮＴ４

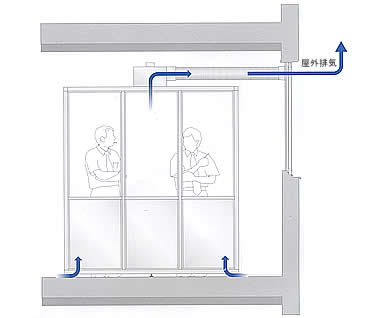

煙とニオイは換気設備で屋外へ排出

ユニットの下部の隙間から空気を取り込み、室内の空気は付属の天井取付換気扇より付属のダクトで窓から屋外へ排出し、オフィスや工場などの室内空間をクリーンに保ちます。「喫煙用集塵・脱臭機」は不用です。

ＰＯＩＮＴ５

簡単組立・簡単移設

特別な場合を除き組立・移設の専門工事は不要です。

◆厚生労働省「健康増進法」について

平成１５年５月１日から施行された健康増進法において、事務所その他、多数の者が利用する施設を管理する者に対し、受動喫煙防止対策を講ずることが努力義務化されました。

■国の動向

平成８年２月『職場における喫煙対策のためのガイドライン』公表(労働省)喫煙室または喫煙コーナー等の設置が必要

平成１４年８月『健康増進法』制定　第２５条に受動喫煙防止の努力義務規定　平成１５年５月『健康増進法』施行

●

健康増進法第２５条第５章第２節受動喫煙の防止

学校、体育館、病院、劇場、観覧場、集会場、展示場、百貨店、事務所、官公庁施設、飲食店、その他多数の者が利用する施設を管理するものは、これらを利用する者について、受動喫煙を防止するために必要な措置を講ずるように努めなければならない。

平成１５年５月

『職場における喫煙対策のためのガイドライン』改定(厚生労働省)
・受動喫煙防止　・煙草の煙が漏れない喫煙室の設置　・屋外排気方式を推奨
平成１６年６月　東京都においても『東京都受動喫煙防止ガイドライン』を制定

◆ｅ－Ｂｏｘ環境測定と測定結果

１

気流の風速

測定点A	測定点B	測定点C	平均値	単位
0.38	0.42	0.41	0.40	[m/s]

※測定結果は強換気時の数値です。

●	気流風速の測定ではドア部、床上７０ｃｍまでのれんをさげる。

測定点A	：	ドア部床上10cm
測定点B	：	ドア部床上35cm
測定点C	：	ドア部床上60cm

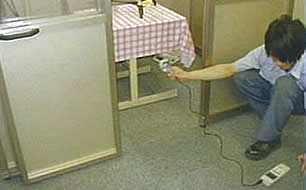

▲気流風速の測定

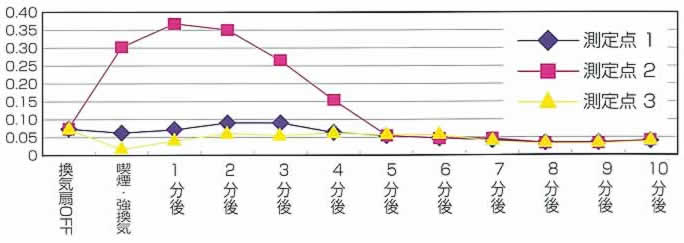

２	浮遊粉塵濃度

浮遊粉塵濃度[mg/m³]

▲経過時間[min]

３	一酸化炭素濃度

	一酸化炭素濃度[ppm]
	測定点１	測定点２	測定点３
換気扇OFF	×	×	×
喫煙・強換気開始～4分後	×	１	×
5分後～9分後	×	×	×
10分後～14分後	×	×	×

：

不検出

◆ｅ-Ｂｏｘ規格

●

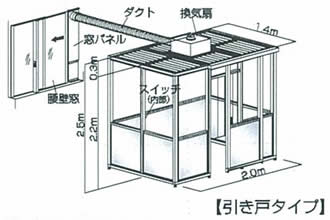

2～3人用

幅2.0m・奥行1.4m・高さ2.5m　重量105kg

材質／フレーム	：	アルミ押出形材(ステンカラー色)
面材	：	天井パネル　ダンプラシート側面上部パネル　アクリル板側面下部パネル　アルミ複合板

標準装備部材
	パネル一式	・	換気扇1台	・	スイッチ1台
	のれん一式	・	配線カバー	・	ダクト1本	（窓パネルはオプション）

■設置例

：

腰壁窓を利用し、窓パネルによる排気方法

▲2～3人用

【開き戸タイプ】もあります
【換気扇】と【スイッチ】は結線済みです

●

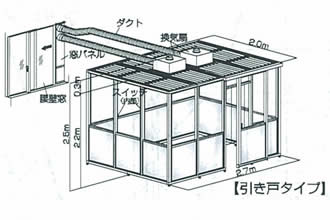

4～6人用

幅2.7m・奥行2.0m・高さ2.5m　重量155kg

材質／フレーム	：	アルミ押出形材(ステンカラー色)
面材	：	天井パネル　ダンプラシート側面上部パネル　アクリル板側面下部パネル　アルミ複合板

標準装備部材
	パネル一式	・	換気扇2台	・	スイッチ2台
	のれん一式		配線カバー	・	ダクト2本	（窓パネルはオプション）

■設置例

：

腰壁窓を利用し、窓パネルによる排気方法

▲4～6人用

【開き戸タイプ】もあります
【換気扇】と【スイッチ】は結線済みです

上の２つ規格以外でも対応可能ですのでご相談ください。透明パネルもお使いいただけます。

製品等改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承下さい。	■お問い合わせ ■資料請求
