地上設置専用ユニット架台

サンライトベース M

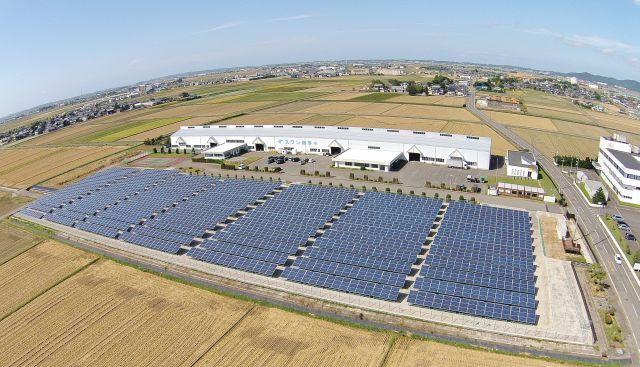

サンライトベース M

様々なメーカーの太陽光モジュールに対応が可能なユニット式架台です。

4段4列(パネル16枚)傾斜角20度を基本とした、地上設置専用のユニット式架台です。

統一された規格のため経済的で、施工性の良さから工期の短縮が図れます。

特長

ユニット式架台

地上設置専用の4段4列(パネル16枚)/傾斜角度20度を基本とした、ユニット式太陽光架台です。

太陽光架台俯瞰図

太陽光架台俯瞰図

プレカット納入

  • ISO9001認証取得工場での製造。
  • 設置図面をもとに、部材は全て寸法通りにカットしてから現場へ搬入します。
  • 軽量鋼製下地を使用していますので、軽量で施工性に優れています。
  • 屋外使用に耐えられる高耐食性溶融めっき処理鋼板を使用しています。

プレカット納入

短納期

現場毎の設計が不要で短納期を実現します。

コストパフォーマンス

統一された規格のためコストパフォーマンスに優れています。

施工性

  • シンプルなつくりで特に専門的な技術がなくても効率的な施工が可能です。
  • 一人あたり一日15kW以上の施工が期待できます。
  • 架台を固定する基礎はコンクリート基礎、杭基礎のどちらにも対応できます。杭基礎(サンライトスパイク)も用意しています。

コンクリート基礎

コンクリート基礎

杭基礎

杭基礎

設計仕様条件

1.地上設置専用

2.基準風速36m/s以下

3.垂直積雪量40cm以下

4.地表面粗度区分Ⅲ

5.水平震度係数1

設計仕様条件

設計仕様条件

強度検証

自社の技術研究所にて安全を追及したご提案をいたします。

※荷重計算に関しては、JIS C 8955に準拠しています。

耐荷重試験

耐荷重試験

耐震性能試験

耐震性能試験

工事

ご要望に応じて架台の設置工事も行います。(ご相談ください)

工事

※躯体基礎工事および電気工事は別途となります。


4段4列の太陽光モジュール配列と傾斜角20度のユニット式太陽光架台

4段4列の太陽光モジュール配列と傾斜角20度のユニット式太陽光架台


サンライトベース M

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
