＜耐風圧＞建築用鋼製下地材／天井
SICS 耐風圧
SICSの適応領域をさらに広げた、耐風圧仕様の鋼製下地組です。屋外など圧力の加わる天井にお使い頂けます。
耐風圧性能を備えた、屋外天井用の下地組です。
特長
特長1
不燃性&耐久性に優れた金属製の下地材です。石膏ボードなどの表面仕上材だけでなく、下地材にも不燃化が図れます。
特長2
部材はJIS認定工場で、最新の設備で製造を行っています。部材の寸法精度が高く、高品質です。
特長3
各部材とも簡単な工具で施工が行なえます。部材が軽量なため施工も容易で、工期の短縮化が図れ経済的です。
耐風圧タイプ
耐風圧用天井下地部材の仕様
| 形式 | 規格 | 板厚、ボルト径 |
|---|---|---|
| ダブル野縁 | JIS G3302（溶融亜鉛めっき鋼板及び鋼帯）SGCC Z12と同等以上 | t=0.5mm |
| 野縁受け | JIS G3302（溶融亜鉛めっき鋼板及び鋼帯）SGCC Z12と同等以上 | t=1.6mm |

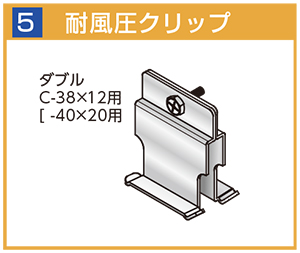

| 耐風圧クリップ | JIS G3302（溶融亜鉛めっき鋼板及び鋼帯）SGCC Z12と同等以上 | t=1.6mm |
| ビス付ハンガ H75 | JIS G3302（溶融亜鉛めっき鋼板及び鋼帯）SGCC Z12と同等以上 | t=2.0mm |
| つりボルト | JIS G3505（軟鋼線材）SWRMと同等以上 | I型 W3/8'、II型 W4/8' |
耐風圧用天井下地の標準割付例
＜野縁受け方向断面図＞
野縁方向断面図

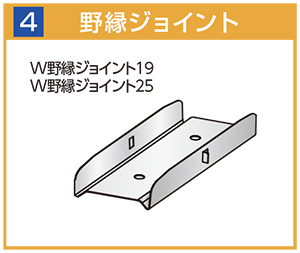

部材詳細
＜野縁受け方向断面図＞
野縁方向断面図
＜野縁受け方向断面図＞
野縁方向断面図
＜野縁受け方向断面図＞
野縁方向断面図
＜野縁受け方向断面図＞
野縁方向断面図
耐風圧仕様における風圧力ごとの天井構成目安
| 風圧力 | 1000pa(N/m2) | 1500pa(N/m2) | 2000pa(N/m2) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 吊りボルト (㎜) |
3/8(4/8) | @900 | 3/8(4/8) | @900 | 3/8(4/8) | @750 | 3/8(4/8) | @900 | ||
| 野縁受け (㎜) |
CC-25 | @900 |
CC-25 |
＠900 | CC-25 | @750 | ｺｰ 40×20×1.6 |
@900 | ||
| 野縁 (㎜) |
CW-25 | @303 | CW-25 | @303 | CW-25 | @303 | CW-25 | @227 | ||
|
天 井 |
吊りボルトの補強 |
なし |
850以下(1300以下) | 700以下(1060以下) | 720以下(1090以下) | 620以下(930以下) | ||||
| 角パイプ 19×19×t1.2 |
3590以下 | 2900以下 | 2980以内 | 2510以下 | ||||||
| 角パイプ 25×25×t1.6 |
6370以下 | 5120以下 | 5270以内 | 4420以下 | ||||||
| 風圧力 | 2500pa(N/m2) | 3000pa(N/m2) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 吊りボルト (㎜) |
3/8(4/8) | @750 | 3/8(4/8) | @900 | 3/8(4/8) | @600 | 3/8(4/8) | @750 | ||
| 野縁受け (㎜) |
CC-25 | ＠600 | ｺ- 40×20×1.6 |
@750 | CC-25 | @600 | ｺｰ 40×20×1.6 |
@750 | ||
| 野縁 (㎜) |
CW-25 | @303 | CW-25 | @227 | CW-25 | @303 | CW-25 | @227 | ||
| 天 井 懐 (㎜) |
吊りボルトの補強 | なし | 710以下(1080以下) | 600(900以下) | 730以内(1100以内) | 600以内(900以内) | ||||
| 角パイプ 19×19×t1.2 |
2970以内 | 2540以内 | 3010以内 | 2440以内 | ||||||
| 角パイプ 25×25×t1.6 |
5240以下 | 4310以内 | 5330以内 | 4300以内 | ||||||
|
風圧力
|
3500pa(N/m2)
|
4000pa(N/m2)
|
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
吊りボルト(mm)
|
3/8(4/8)
|
@600
|
3/8(4/8)
|
@900
|
3/8(4/8)
|
@600
|
3/8(4/8)
|
@750
|
||
|
野縁受 (mm)
|
CC-25
|
@600
|
コー
40×20×1.6 |
@600
|
CC-25
|
@455
|
コー
40×20×1.6 |
@600
|
||
|
野縁(mm)
|
CW-25
|
@303
|
CW-25
|
@303
|
CW-25
|
@303
|
CW-25
|
@227
|
||
|
天
井 懐 (㎜) |
吊りボルトの補強
|
なし
|
680以内(1020以内)
|
570以内(850以内)
|
720以内(1090以内)
|
580以内(870以内)
|
||||
|
角パイプ
19×19×t1.2 |
3010以内
|
2310以内
|
2980以内
|
2360以内
|
||||||
|
角パイプ
25×25×t1.6 |
4930以内
|
4050以内
|
5280以内
|
4140以内
|
||||||
| 風圧力 | 4500pa(N/m2) | 5000pa(N/m2) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 吊りボルト (㎜) |
3/8(4/8) | @600 | 3/8(4/8) | @600 | 3/8(4/8) | @600 | 3/8(4/8) | @750 | ||
| 野縁受 (㎜) |
CC-25 | @455 | ｺｰ 40×20×1.6 |
@600 |
CC-25 | @455 | ｺｰ 40×20×1.6 |
@450 | ||
| 野縁 (㎜) |
CW-25 | @303 | CW-25 | @227 | CW-25 | @303 | CW-25 | @303 | ||
| 天 井 懐 (㎜) |
吊りボルトの補強 | なし | 680以内(1030以内) | 610以内(910以内) | 600以内(990以内) | 610以内(890以内) | ||||
| 角パイプ 19×19×t1.2 |
2820以内 | 2470以内 | 2690以内 | 2420以内 | ||||||
| 角パイプ 25×25×t1.6 |
4970以内 | 4350以内 | 4720以内 | 4260以内 | ||||||
【設計上の注意】
・天井板の質量は8kg/m2を想定しております。
・風圧力の設定等により、使用される部材や設置間隔等が異なってきます。
・天井懐が3mを超える場合は、特記として吊りボルトの補強方法等について設計してください。
・軒天井、ピロティ天井等、屋外の野縁等の間隔は、地域性、個別性等の諸要件により風荷重が異なるので、「標仕」では特記によるとしている。したがって、設計者が構造計算等によって野縁等の間隔等を定めることになる。なお、監督職員は、施工計画書で、実際に使用する部材の断面性能等を使った構造計算により確認された工法であることを確かめて、承諾することになる。 (建築工事管理指針 令和元年版 下巻より)
製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
