トップライト(連続式&固定式)

サントップドーム

サントップドーム

優れた衝撃強度、耐熱&耐寒性、そして耐候性を備えたFRP製の採光システムです。柔らかな拡散光線が室内を優しい光で満たします。

サントップドームは自然でのびやかな光が降り注ぐ、明るく快適な室内空間をつくり出します。デザインや機能性など、用途に合わせて豊富なバリエーションを揃えています。

特長

特長1

ひょうや投石でも割れにくい衝撃強度に優れたFRP製ドームを採用しています。

特長2

FRP製ドームの表面層には、特殊紫外線吸収剤を配合した結合性の高い樹脂を使用しており、耐候性に優れています。

特長3

FRP製ドームに日射光線が当たると、樹脂層とガラス繊維の境界面で反射と屈折が起こり、柔らかい拡散光線が得られます。

特長4

FRP製の他にポリカーボネートやアクリル樹脂製のドームもご用意し、幅広いニーズにお応え致します。

A型(丸型直付け)

A型(丸型直付け)

  • どんな形の建物にも、デザイン的になじみ易い丸型タイプです。
  • 直付けタイプです。

A型ドーム

FRP製

色:乳半

結露受け

FRP製乳半(オプション)

A-PC型ドーム

ポリカーボネート樹脂製

色:乳半

色:透明片マット

結露受け

FRP製グレー(オプション)

耐火仕様の場合

t=6.8mm網入り型板ガラス(別途)

ガラス受枠:L50×50×4錆び止め(別途)

FRP製ドーム

FRP製ドーム

PCポリカーボネート製ドーム乳半色

PCポリカーボネート製ドーム乳半色

FRP製結露受け

FRP製結露受け

PCポリカーボネート製ドーム透明片マット

PCポリカーボネート製ドーム透明片マット

A型標準施工図

A型標準施工図

A型標準施工図

A型ドーム寸法表

(単位:mm)

型式 A B D J H G 板厚
A-600 600 850 125 600 180 576 2
A-900 900 1150 125 900 250 876 2
A-1300 1300 1550 125 1300 350 1276 2.5
A-1500 1500 1750 125 1500 420 - 2.5
A-2000 2000 2250 125 2000 530 - 2.5
A-600PC 600 800 100 600 170 576 2.5
A-900PC 900 1100 100 900 250 876 3
A-1300PC 1300 1500 100 1300 310 1276 4

AB型(角丸型)

AB型(角丸型)

  • 丸型のデザインの良さに施工のし易いB型(正方形)の底辺を持つA型・B型のミックス型です。

AB型標準施工図

AB型標準施工図

AB型寸法表

(単位:mm)

型式 A B W J H G 板厚
AB-600 600 850 830 630 180 606 2
AB-900 900 1150 1130 930 250 906 2

C型(長方型)直付け

C型(長方型)直付け

  • 単体固定ドームで採光面積を大きく取りたい場合に適した大型ドームです。

C型寸法図

C型寸法図

C型直付け標準施工図

C型直付け標準施工図

(単位:mm)

型式 A B A' B' J H 板厚
C-900 900 1150 1300 1550 900×1300 250 2.5
C-2400 1265 1515 2400 2650 1265×2400 350 2.5

B型 FRP製ドーム(角型)

B型 FRP製ドーム(角型)

  • 衝撃強度、耐熱耐寒性に優れ、割れにくく取り扱い易い製品です。
  • トップライトフレームを使用しないで、直付けとしても施工出来ます。

B-AC型 アクリル製樹脂ドーム(角型)

B-AC型 アクリル製樹脂ドーム(角型)

  • 長期間使用しても、日光や風雨による劣化や黄変が殆どなく、直射日光や厳寒にも充分耐えます。

B-PC型 ポリカーボネート製樹脂製ドーム(角型)

B-PC型 ポリカーボネート製樹脂製ドーム(角型)

  • 割れないガラス、透明な金属とも言えるほど耐衝撃性に優れ、透明板はガラスとほとんど変わらない透過率です。

B型ドーム

FRP製

色:乳半

B-ACドーム

アクリル樹脂製

色:乳半

B-PCドーム

ポリカーボネート樹脂製

色:透明片マット

色:乳半

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

ガラス

t=6.8網入り型板ガラス(別途)

断熱材

t=5スーパーフェルトン(オプション)

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8mm網入り型板ガラスを設置します。

B型標準施工図

B型標準施工図

B型標準施工図

B型ドーム寸法表

(単位:mm)

型式 A B D W J H G 板厚
B-600 600 850 125 830 630 180 606 2
B-900 900 1150 125 1130 930 250 906 2
B-1300 1300 1550 125 1530 1330 350 1306 2.5
B-1500 1500 1750 125 1730 1530 420 - 2.5
B-600AC 600 800 100 830 630 170 606 3
B-900AC 900 1100 100 1130 930 250 906 4
B-1300AC 1300 1500 100 1530 1330 310 1306 5
B-600PC 600 800 100 830 630 170 606 2.5
B-900PC 900 1100 100 1130 930 250 906 3
B-1300PC 1300 1500 100 1530 1330 310 1306 4

B-W型 断熱タイプ(角型)

B-W型 断熱タイプ(角型)

  • インナードームを使用した二重ドームとt=6.8網入りガラスの3層構造で、アルミフレーム内部には断熱材を内張りし、結露の起こりにくい構造です。

B-W型ドーム

FRP製

色:乳半

B-ACWドーム

アクリル樹脂製

色:乳半

B-PCWドーム

ポリカーボネート樹脂製

色:透明片マット

インナードーム

色:乳半ポリカーボネート樹脂製

色:透明

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

ガラス

t=6.8網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8網入り型板ガラスを設置します。

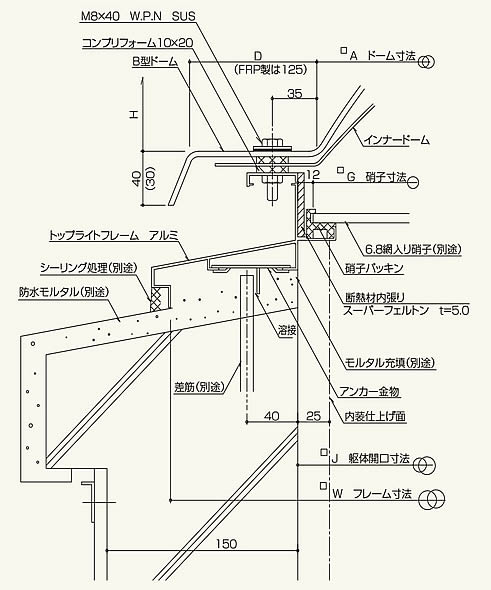

B-W型標準施工図

B-W型標準施工図

B-W型寸法表

(単位:mm)

型式 A D W J H G
B-600・AC・PCW 600 100(125) 830 630 170(180) 606
B-900・AC・PCW 900 100(125) 1130 930 250 906
B-1300・AC・PCW 1300 100(125) 1530 1130 310(350) 1306

P型(ピラミッド型)

P型(ピラミッド型)

  • 斬新なデザインのピラミッド型ドームで、意匠性の求められる建物にマッチします。

P-ACドーム

アクリル樹脂製

色:乳半ポリカーボネート樹脂製

P-PCドーム

色:透明片マット

色:乳半

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

ガラス

t=6.8網入り型板ガラス(別途)

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8網入り型板ガラスを設置します。

P型標準施工図

P型標準施工図

P型寸法表

(単位:mm)

型式 A D W J H G
P-600・AC・PC 600 50 800 600 300 586
P-900・AC・PC 900 50 1100 900 450 886
P-1300・AC・PC 1300 50 1500 1300 650 1286

B型用耐火ASSフレーム

B型用耐火ASSフレーム

  • 耐火性能を持つ網入りガラスと組合せ、アルミフレーム内側にステンレス枠を取付けた構造で、建築基準法に準拠したサントップドーム用30分耐火仕様です。

B-ASS型

FRP製

色:乳半

B-AC-ASS型

アクリル樹脂製

色:乳半

B-PC-ASS型

ポリカーボネート樹脂製

色:透明片マット

色:乳半

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

内枠:ステンレスt=1.5 SUS304

ガラス

t=6.8mm 網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り(オプション)


注:耐火仕様として使用する場合は、必ず網入り硝子を設置してください。

B-ASS型標準施工図

B-ASS型標準施工図

B-ASS型ドーム寸法表

(単位:mm)

型式 A D W J H G
B-600 -ASS 600 125 830 630 180 606
B-900 -ASS 900 125 1130 930 250 906
B-1300 -ASS 1300 125 1530 1330 350 1306
B-1500 -ASS 1500 125 1730 1530 420 -
B-600AC-ASS 600 100 830 630 170 606
B-900AC-ASS 900 100 1130 930 250 906
B-1300AC-ASS 1300 100 1530 1330 310 1306
B-600PC-ASS 600 100 830 630 170 606
B-900PC-ASS 900 100 1130 930 250 906
B-1300PC-ASS 1300 100 1530 1330 310 1306

B型用耐火SUSフレーム

B型用耐火SUSフレーム

  • ステンレスフレームを使用したサントップドームです。
  • 公共施設、マンション、工場等様々な建築物の採光としてご利用頂けます。

B-SUS型

FRP製

色:乳半

B-AC-SUS型

アクリル樹脂製

色:乳半

B-PC-SUS型

ポリカーボネート樹脂製

色:透明片マット

色:乳半

トップライトフレーム

ステンレス t=1.5  SUS304ヘアーライン

ガラス

t=6.8mm 網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り(オプション)


注: 耐火仕様として使用する場合は、必ず網入り硝子を設置してください。

B-SUS型標準施工図

B-SUS型標準施工図

B-SUS型ドーム寸法表

(単位:mm)

型式 A D W J H G
B-600 -SUS 600 125 830 630 180 606
B-900 -SUS 900 125 1130 930 250 906
B-1300 -SUS 1300 125 1530 1330 350 1306
B-1500 -SUS 1500 125 1730 1530 420 -
B-600AC-SUS 600 100 830 630 170 606
B-900AC-SUS 900 100 1130 930 250 906
B-1300AC-SUS 1300 100 1530 1330 310 1306
B-600PC-SUS 600 100 830 630 170 606
B-900PC-SUS 900 100 1130 930 250 906
B-1300PC-SUS 1300 100 1530 1330 310 1306

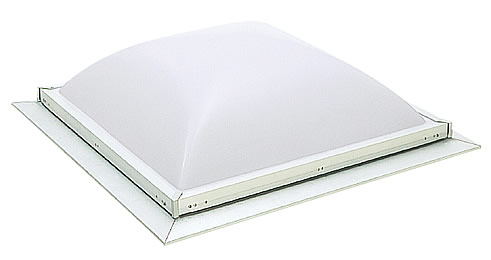

DF型(断熱タイプ角型)耐火仕様

DF型(断熱タイプ角型)耐火仕様

  • インナードームを使用した二重ドームと、t=6.8 網入りガラスの3層構造、断熱材で屋内外を分離し結露の起こりにくいフレーム構造に、ステンレス耐火枠を内側に設置した30分耐火仕様です。

DF型ドーム

ポリカーボネート樹脂製

色:乳半

インナードーム

ポリカーボネート樹脂製

色:乳半

トップライトフレーム

アルミ押出形材 アルマイト処理

色:シルバー

内枠:ステンレス t=1.5 SUS304

ガラス

t=6.8mm 網入り型板ガラス付き

注:耐火仕様として使用する場合は、必ず網入り硝子を設置してください。

DF型標準施工図

DF型標準施工図

DF型標準施工図

DF型寸法表

(単位:mm)

型式 A J W H G 元板板厚
DF-600PC 600 600 821 167 614 2.5
DF-900PC 900 900 1121 257 914 3
DF-1300PC 1300 1300 1521 317 1314 4

PDF型(断熱タイプ ピラミッド型)耐火仕様

PDF型(断熱タイプ ピラミッド型)耐火仕様

  • 斬新なデザインのピラミッド型ドームです。
  • 公共施設、マンション、工場等様々な建築物の採光としてご利用頂けます。

PDF型ドーム

ポリカーボネート樹脂製

色:乳半

インナードーム

ポリカーボネート樹脂製

色:透明片マット 1300角は透明

トップライトフレーム

アルミ押出形材  アルマイト処理

色:シルバー

ガラス

内枠:ステンレス t=1.5 SUS304

t=6.8mm 網入り型板ガラス付き


注: 耐火仕様として使用する場合は、必ず網入り硝子を設置してください。

PDF型標準施工図

PDF型標準施工図

PDF型標準施工図

PDF型寸法表

(単位:mm)

型式 A J W H G 元板板厚
PDF-600PC 600 600 821 300 614 3
PDF-900PC 900 900 1121 450 914 4
PDF-1300PC 1300 1300 1521 650 1314 5

サントップ用落下防止ネット

サントップ用落下防止ネット

  • 安全対策として特に公共施設、学校、幼稚園等にご使用ください。
  • アルミフレーム、ステンレスフレームどちらにも設置できます。

金網

Φ6 SUS 網目100×100

金網枠

□-40×20×1.5 SUS

落下衝撃試験結果について(試験方法)

試験体重錘重量……70.7kg  試験体:B-900ASフレーム

落下高さ……………1500mm

金網たわみ量………50mm  金網の脱落、溶接の外れ無し

落下防止金網標準施工図

落下防止金網標準施工図

落下防止金網標準施工図

B型寸法表

(単位:mm)

型式 A W J G
B-600用 600 830 630 606
B-900用 900 1130 930 906
B-1300用 1300 1530 1330 1306

連続型ドーム

連続型ドーム

  • 連続型ドームはあらゆる屋根に連続した多量の採光面を作り、斬新な変化の屋根を形作る採光ドームです。

    ドームの材質、サイズ等を豊富に取り揃えていますので、用途に合わせてご用命ください。

  • 大型商業施設の店舗、大型工場、焼却施設等公共施設の省エネに貢献します。

連続型ドーム

連続型ドーム

連続型ドーム

T型、TL型連続ドーム(FRP製)

規格図(FRP製)

T型、TL型連続ドーム(FRP製)

T型、TL型連続ドーム(FRP製)

T-型寸法表

(単位:mm)

型式 A C D F H K 板厚
T-460 460 5000 50 2500 90 100 2.5
T-510 510 5000 50 2500 110 100 2.5
T-560 560 5000 50 2500 125 100 2.5
T-610 610 5000 50 2500 120 100 2.5
T-860 860 2500 50 2500 250 100 2.5
T-960 960 2500 50 2500 270 100 2.5

TL型寸法表

(単位:mm)

型式 A C D F H K 板厚
TL-860 860 2500 100 2500 250 100 2.5
TL-1300 1300 2000 150 2000 400 150 3.0
TL-1500 1500 2000 150 1000 390 150 3.5
TL-2000 2000 1000 150 1000 555 150 4.0

T型・TL型ドーム

FRP製

色:乳半

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

ガラス

t=6.8網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り(オプション)

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8網入り型板ガラスを設置します。

T型・TL型標準施工図

T型・TL型標準施工図

T型・TL型標準施工図

T型寸法表

(単位:mm)

型式 A B W J D G
T-460 460 630 660 460 50 436
T-510 510 680 710 510 50 486
T-560 560 730 760 560 50 536
T-610 610 780 810 610 50 586
T-860 860 1030 1060 860 50 836
T-960 960 1130 1160 960 50 936

T型寸法表

(単位:mm)

型式 A B W J D G
TL-860 860 1060 1090 890 100 866
TL-1300 1300 1500 1530 1330 150 1306
TL-1500 1500 1700 1730 1530 150 1506
TL-2000 2000 2200 2230 2030 150 2006

T-AC型(アクリル樹脂製)連続ドーム

T-AC型(アクリル樹脂製)連続ドーム

規格図

規格図

T-AC型寸法表

(単位:mm)

型式 A C D E F H K 元板板厚
T-600AC 600 1700 50 1020 980 160 50 4
T-900AC 900 2000 50 1020 980 250 50 4
T-1300AC 1300 1500 50 900 860 350 50 5
T-2000AC 2000 1220 60 1210 1070 500 60 6

T-AC型ドーム

アクリル樹脂製

色:乳半

トップライトフレーム

アルミ押出形材 アルマイトクリアー

色:シルバー

ガラス

t=6.8mm 網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り(オプション)

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8網入り型板ガラスを設置します。

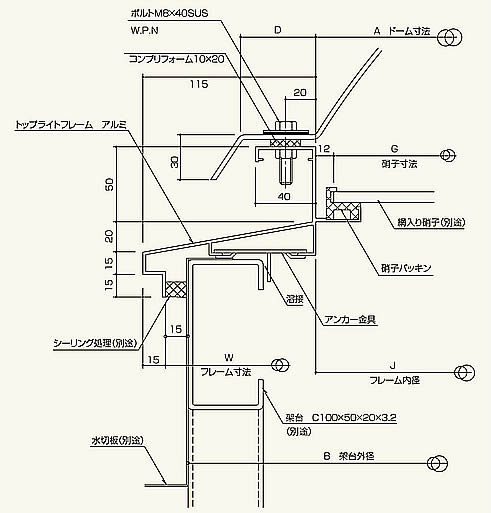

T-AC型標準施工図

T-AC型標準施工図

T-AC型標準施工図

T-AC型寸法表

(単位:mm)

型式 A B W J D G
T-600AC 600 770 800 600 50 576
T-900AC 900 1070 1100 900 50 876
T-1300AC 1300 1470 1500 1300 50 1276
T-2000AC 2000 2170 2200 2000 60 1976

T-PC型、TL-AC型連続ドーム、TL-PC型連続ドーム

T-PC型、TL-AC型連続ドーム、TL-PC型連続ドーム

規格図

規格図

T型寸法表

(単位:mm)

型式 A C D E F H K 元板板厚
T-460PC 460 2000 50 470 470 80 50 2.0
T-560PC 560 2000 50 520 520 165 70 2.0
T-860PC 860 2000 50 750 750 250 50 3.0

TL型寸法表 単位:mm

型式 A C D E F H K 元板板厚
TL-600AC・PC 600 1500 50 650 650 160 100 3.0(2.5)
TL-900AC・PC 900 1700 50 750 750 250 100 3.0
TL-1300AC・PC 1300 1900 50 850 850 350 100 4.0

T-PC型ドーム

ポリカーボネート製

色:透明片マット

TL-AC型ドーム

アクリル樹脂製

色:乳半

TL-PC型ドーム

ポリカーボネート樹脂製

色:透明片マット

色:乳半

トップライトフレーム

アルミ押出形材  アルマイトクリアー

色:シルバー

ガラス

t=6.8網入り型板ガラス(別途)

断熱材

t=5 スーパーフェルトン内張り(オプション)

耐火仕様の場合

耐火仕様のトップライトフレームを使用し、t=6.8網入り型板ガラスを設置します。

T-PC型・TL-AC・PC型標準施工図

T-PC型・TL-AC・PC型標準施工図

T-PC型・TL-AC・PC型標準施工図

T-PC型寸法表

(単位:mm)

型式 A B W J D G
T-460PC 460 630 660 460 50 436
T-560PC 560 730 760 560 50 536
T-860PC 860 1030 1060 860 50 836

TL-AC・PC型寸法表

(単位:mm)

型式 A B W J D G
TL-600AC・PC 600 770 800 600 50 576
TL-900AC・PC 900 1070 1100 900 50 876
TL-1300AC・PC 1300 1470 1500 1300 50 1276

屋上点検口ハッチ  LM-900T型(耐火仕様)

屋上点検口ハッチ  LM-900T型(耐火仕様)


スチールタイプ

  • 平常時は採光設備として利用できます。
  • 開放機構は室内及び屋外からも開錠することが出来、風の心配がありません。
  • トーションスプリング及びオートステーを使用していますので、開放時に手で押し上げる必要はありません。(スムースな開放)
  • 出入りに充分な開放角度約60度に開きます。
  • ドームと網入り硝子が同時に持ち上がるタイプです。

B型ドーム各種

FRP製 乳半色標準

他、アクリル樹脂ドーム、ポリカーボネート樹脂ドーム又ピラミッド型ドームでも製作致します。

本体ベース・ドア枠

スチールタイプ:溶融亜鉛めっき鋼板、アクリル樹脂塗装  アイボリー

ガラス

t=6.8mm 網入り型板ガラス付き


T型概要

解錠:室内操作及び屋外解錠

 復帰:屋外-押し戻し施錠 屋内-タラップ上にて把手で閉鎖

開閉角度:約60°

T型標準施工図

T型標準施工図

屋上点検口ハッチ LM-600TPC型

屋上点検口ハッチ LM-600TPC型

  • 平常時は採光設備として、点検時は出入りのしやすい把手付きです。
  • ドアの固定はキャッチクリップ方式により確実に閉鎖し風の影響がありません。
  • 点検時には開閉が簡単にでき、開放角度は約85°点検作業時、出入りのしやすい開放角度で、ステーには自動ロック機構がついています。
  • ドームと網入り硝子が同時に持ち上がるタイプです。

角度ボルトレスドーム

ポリカーボネート樹脂又ピラミッド型ドームでも製作致します。

本体ベース・ドア枠

アルミ押出形材  アルマイト処理
シルバー色

ガラス

t=6.8mm 網入り型板ガラス付き


TPC型概要

解錠:キャッチクリップ方式、屋内手動押し上げ

復帰:タラップ上で把手にて閉鎖、キャッチクリップ止め。

開閉角度:約85°

TPC型標準施工図

TPC型標準施工図
