鋼製大引システム

メタルサポート

メタルサポート

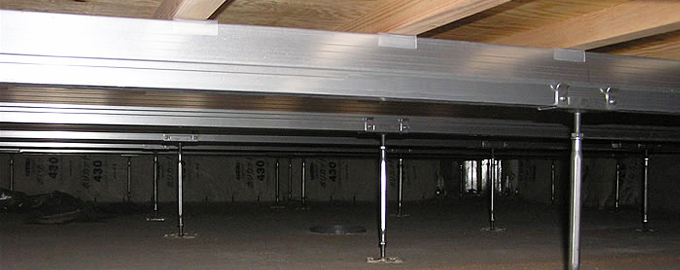

ターンバックル方式を採用し、高さ調整が楽に行える人気の鋼製床束に、強固な鋼製大引を組み合わせました。嵌合式のため施工が効率的に行えます。

高い圧縮強度を誇るスチール製です。長期に渡って優れた耐久性を維持し、白アリや腐朽菌等による劣化の心配もありません。

特長

1.簡単施工で安定した仕上り

  • 鋼製大引は「そり」 「ねじれ」 「やせ」が発生しませんので長期に渡って安定した床に仕上がります。
  • 鋼製大引はプレカットにて納入しますのでゴミの発生が抑えられます。

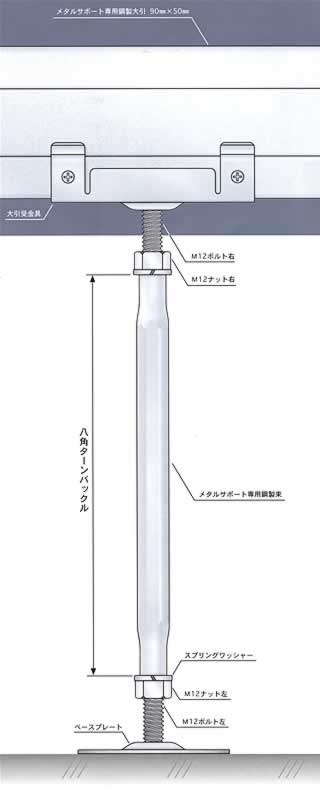

  • 鋼製束にはターンバックル方式(断面形状は八角形)を採用。高さ調整が簡単に行えます。
  • 鋼製束の大引受金具は嵌合式になっているため、鋼製大引を仮止めしてレベル調整が行えます。


2.耐久性

表面処理は「溶融亜鉛めっき」を施し、長期に渡り優れた耐久性を維持します。

特長

形状

大引受金具上面

大引受金具上面

大引受金具側面

大引受金具側面

ベースプレート下面

ベースプレート下面

規格・調整範囲・梱包

標準倉庫

サンサポートNU型 調整範囲(mm)
H-273NU 225~320
H-323NU 285~380
H-383NU 345~440
H-443NU 405~500
H-503NU 465~560
梱 包(1ケース) 施工手順書、サンサポートNU:20セット

受注生産品

サンサポートNU型 調整範囲(mm)
H-583NU 625~720
H-653NU 695~790
H-723NU 765~860
H-793NU 835~930
H-863NU 905~1000
Hー933NU 975~1070
Hー1003NU 1045~1140
H-1073NU 1115~1210
H-1143NU 1185~1280
梱 包(1ケース)

施工手順書、サンサポートNU:20セット

※調整範囲は大引天端までの高さです。

形状

大引受金具上面

大引受金具上面

大引受金具側面

大引受金具側面

ベースプレート下面

ベースプレート下面

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
