木造住宅用アルミ製ひさし

アルブレード

アルブレード

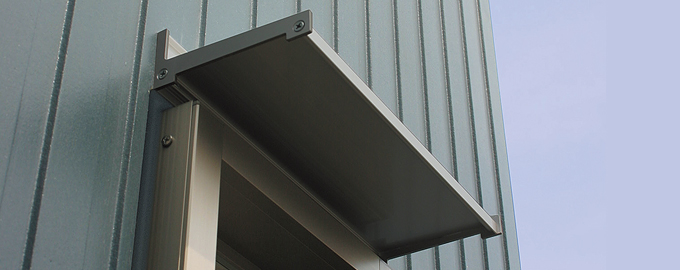

シンプルモダンなデザイナーズ住宅に最適な、シャープで美しいアルミ製デザイン庇です。標準色は艶やかなシルバーとステンカラーの2色をご用意しました。

デザイナーズ住宅のスリット窓を、よりシャープにセンスアップします。取り付け順は後付けタイプ(出幅200mm)と先付けタイプ(出幅300mm)からご選択頂けます。

特長

特長1

外装仕上材の施工後に取り付ける「後付タイプ」と施工前に取り付ける「先付けタイプ」があります。庇デザインはそれぞれ異なります。

特長2

標準色はシルバーとステンカラーの2色をご用意していますが、それ以外の色も対応可能です。(別途ご相談下さい)

特長3

1600N/m2までの耐風圧力性能と

1500N/m2(積雪50cm)までの耐積雪荷重性能を備えています。

後付けタイプ(アルブレード200)

アルブレード200

アルブレード200

出幅200mmは、庇本体の有効寸法です。
木口カバーの突出部の寸法は含みません。

アルブレード200


規格寸法表(アルブレード200)

サッシ規格 W 011 016 021 026 036 060 074 119 165 256
ひさし W (mm) 150 200 250 300 405 640 780 1235 1690 2600

※表の規格以外のオーダーサイズにも対応いたします。

※ひさしWの寸法は、ひさし本体の有効寸法です。木口カバーの板厚は含みません。

標準色

シルバー

シルバー

ステンカラー

ステンカラー

※ アルマイト処理9μ以上+ツヤ消しクリア塗装7μ以上

※ 標準色以外にも対応可能です。別途お問い合わせください。


製品仕様

   庇本体………アルミニウム合金押出形材 (JIS H4100 A6063 S-T5)

   木口カバー…アルミニウム合金板 (JIS H4000 A1100P)

   取付ビス……φ4.2mm×75mm SUS 付属品

先付けタイプ(アルブレード300)

アルブレード300

※外壁仕上材の施工前に取り付けるタイプです。

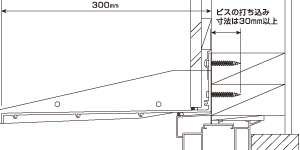

アルブレード300

出幅300mmは、庇本体の寸法です。サイディンング厚などによって有効出幅寸法は異なります。

アルブレード300


規格寸法表(アルブレード300)

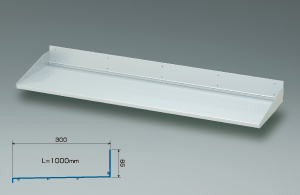

  ひさしW=1,000mm (両端の木口カバーの板厚を含む全幅です)

アルブレード300

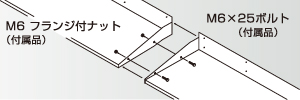

  • ひさしWが1,000mm以上になる場合、右図のようにボルトナット(付属品)を用いて連結します。
  • オーダーサイズにつきましても対応します。別途お問い合わせください。

標準色

シルバー

シルバー

※ アルマイト処理9μ以上+ツヤ消しクリア塗装7μ以上

※ 標準色以外にも対応可能です。別途お問い合わせください。

製品仕様

   庇本体……………………アルミニウム合金押出形材 (JIS H4100 A6063 S-T5)

   木口カバー………………アルミニウム合金板 (JIS H4000 A1100P)

   取付ビス…………………φ6mm×45mm SUS 付属品

   ジョイント用ボルト……M6×25 SUS 付属品

   ジョイント用ナット……M6 フランジナット SUS 付属品

アルブレード3タイプ共通の基本性能

積雪荷重試験風景

積雪荷重試験風景

アルブレード 200/300共通の基本性能です。

設計の際にはご留意ください。



1.耐風圧力は1600N/m2以内です。

設計風圧力1600N/m2以上の場合は使用できません。

2.耐積雪荷重は1500N/m2
(積雪50cm)以内です。

ひさし上の積雪が50cmを超える場合は、雪下ろしが必要となります。

また、屋根から落雪の恐れがあるところには使用できません。

3.木造住宅用の窓ひさしです。

木造の建築物以外には、取付けをしないでください。


製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
