高遮音 鋼製床下地システム

スリーベースSS

スリーベースSS

鋼製床下地材の支持脚緩衝部にスリーベースSS独自のメカニズムを採用。重層スポーツ施設など、特に床衝撃音対策が求められる床づくりに最適です。

床に加わる衝撃を強力に減衰する驚異の振動減衰装置(エアサスペンションシステム)を搭載した

鋼製床下地システムです。重層施設における階下への音の伝わりをしっかりと抑えます。

特長

特長1

床施工による遮音性能の低下がありません。エアサスシステム採用により優れた遮音性能を発揮し、階下への音の伝わりを抑えます。

特長2

強度性能、弾力性能、安全性能など、JIS で規定 (JIS A6519)されている性能値を全てクリアしています。

特長3

武道場のような多面利用される施設では、優れた振動減衰効果を発揮するため、周囲への振動伝達を抑えた快適なフロアに仕上ります。

特長4

コストパフォーマンスに優れ、施工も効率的に行えます。

エアサスペンションシステム採用

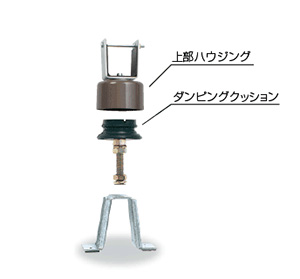

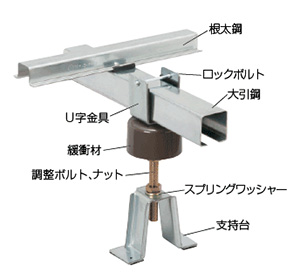

スリーベースSS-10

ダンピングの選定

区分 ゴム硬度
アリーナ 70°
剣道場 60°

ハウジングに内蔵された緩衝部材と、ハウジングの摩擦で起こる空気バネとの相乗効果を利用した緩衝システムです。
床に加わる衝撃を強力に減衰します。

AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-10

AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-10

重層スポーツ施設で階下への重量床衝撃音対策に、優れた遮音効果を発揮します。

また、球技・武道併用施設でも床振動減衰が速いため、安全に快適に利用できます。

スリーベース・エアサスペンションシステム採用

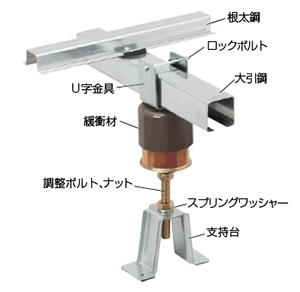

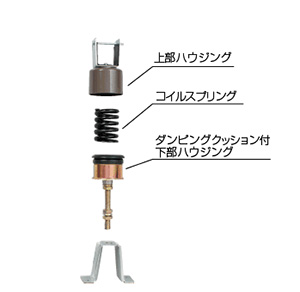

スリーベースSS-50

コイルスプリングの選定

区分 バネ定数
剣道場 18kg/mm
柔道場 12kg/mm

AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50

AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50

剣道・柔道競技の大きな衝撃を吸収できるコイルスプリングバネを、緩衝部材に採用しました。

コイルスプリングバネ特有の床振動の長さが振動減衰装置により低減し、より安全より快適に武道を楽しめます。

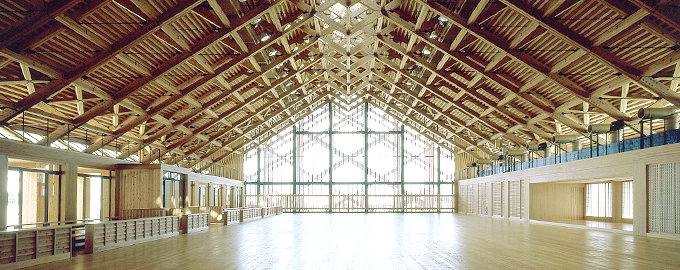

現場実績

AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50AIR SUSPENSION SYSTEM
スリーベース・エアサスペンションシステム採用製品
スリーベースSS-50

製品など改良のため予告なしに規格その他を変更することがありますので、あらかじめご了承ください
