鋼製床下地構成材【メタルベース】

JIS A6519 に規定されている優れた強度と安全を備えた置敷式の鋼製床下地材です。マルチスペックフロアとして、幅広いニーズにお応えします。

用途に応じ、床を“強く＆安全”に支えます。

「メタルベース」はJIS A6519に規定された強度や安全性が満足可能な置敷式の鋼製床下地材です。

スポーツ施設を始め、文教施設、医療施設、養護＆介護施設、オフィス、商業施設・複合施設………など幅広い用途に対応し、各種仕上材の選択から床高・床硬さの設定、高荷重や遮音、耐震機能の追加など様々なご要望にお応えします。

部材構成

部材構成図

特長

JIS規格品(JIS A6519)です。(下記JISマークのついた製品が対象です。)

床下地材に必要な強度、安全性能に優れた鋼製床下地材です。
適当な弾力性と防振効果を持ったフロアに仕上がります。
JISで規定された床性能を確保しております。
JIS規格品以外の仕様においても社内にて強度試験を行っていますので、安心してご使用いただけます。

構成部材は精度に優れ、品質が安定しています。

シートパネルは、パーティクルボード両面に防湿シート貼りし、品質にばらつきや反り、狂いがありません。
鋼製高強度支持脚によって、耐衝撃性能、耐久性に優れております。

施工性に優れています。

シートパネルにはあらかじめ支持脚用の穴があいているので支持脚の取付が容易です。
床パネル配置に伴う移動時にクッションゴムの脱落がなく、効率的です。
通常は壁廻りに際根太は必要としません。

スポーツ・文教施設/医療・養護・介護施設/保育施設用

スポーツフロアに必要な床の弾力性、硬さに優れた床に仕上ります。

また、園舎や養護・介護施設などでの転倒に対する安全性が優れています。

スポーツ・文教施設／医療・養護・介護施設／保育施設用

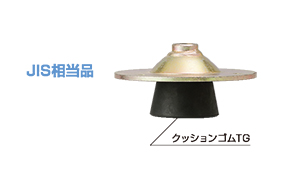

支持脚SL（低床用）

支持脚G（標準用）

体育館・リハビリ室・園児室

単位：㎜

シートパネル(t)	捨張(t)	仕上材	クッションゴム	床高(パネル天端まで)
20・25	12～15	フローリング　t=15～18 　　Sanyo SPORTS　t=3.5、6.0 　　　　　　　　　　　　　　など	標準用：G 　　低床用：TG	標準用 t20：60～705 t25：70～710 低床用 t20：45～73 t25：50～78

シートパネル(t)

捨張(t)

仕上材

クッションゴム

床高(パネル天端まで)

20・25

12～15

　　フローリング　t=15～18
　　Sanyo SPORTS　t=3.5、6.0

　　　　　　　　　　　　　　など

　　標準用：G

　　低床用：TG

標準用

t20：60～705

t25：70～710

低床用
t20：45～73

t25：50～78

※ 捨張と仕上材で総厚30㎜以上を確保してください。
※ 小・中学校体育館で地域開放される場合やスポーツ施設で使用頻度が激しい場合はご相談願います。
※ JIS対応品となるのは、一般仕様のみとなります。その他につきましては、JIS相当品となります。
※ 捨張、仕上材の組合せは一例です。詳細はお問い合わせください。

武道用／軽体育施設用

あらゆる武道やエアロビクス、ダンス、バレエなどに最適な弾力性を保持します。

また、体への負担を軽減して、スポーツ障害の少ない床に仕上がります。

武道場／軽体育施設用

支持脚RK

柔道場

剣道場/弓道場/薙刀-空手-拳法道場

剣道場／弓道場／薙刀・空手・拳法道場

エアロビクス・ダンス・バレエスタジオ

武道場／軽体育施設用

単位：㎜

シートパネル(t)	捨張(t)	仕上材	クッションゴム	床高(パネル天端まで)
20-25	15～	畳　　フローリング　 t=15～18 　　Sanyo SPORTS　t=3.5、6.0 　　　　　　　　　　　　　など	RK	t 20:65～705 t 25:70～710

シートパネル(t)

捨張(t)

仕上材

クッションゴム

床高(パネル天端まで)

20-25

15～

　　畳

　　フローリング　 t=15～18
　　Sanyo SPORTS　t=3.5、6.0
　　　　　　　　　　　　　など

t 20:65～705
t 25:70～710

※ 捨張と仕上材で総厚30㎜以上を確保してください。
※ 使用頻度が激しい場合は、シートパネルt25を使用してください。
※ 捨張、仕上材の組合せは一例です。詳細はお問い合わせください。

一般施設（オフィス・商業施設）／その他

鋼製床下地構成材として十分な強度性能を有した製品ですので、安心してオフィスや商業施設、その他教室や病院など幅広い用途に使用できます。仕上材も各種お選びいただけます。

一般施設（オフィス・商業施設）／その他

支持脚KG

支持脚SL-KG

オフィス・商業施設・会議室・廊下・階段・倉庫・教室・病院・売店・食堂……等

オフィス・商業施設・会議室・廊下・階段・倉庫・教室・病院・売店・食堂…等

単位：㎜

シートパネル(t)	捨張(t)	仕上材	クッションゴム	床高(パネル天端まで)
20	12～	フローリング　t=12～18 　　カーペット、塩ビシートなど	KG	標準用 53～700 低床用 34～59

シートパネル(t)

捨張(t)

仕上材

クッションゴム

床高(パネル天端まで)

12～

　　フローリング　t=12～18
　　カーペット、塩ビシートなど

標準用
53～700

低床用
34～59

※ 捨張、仕上材の組合せは一例です。詳細はお問い合わせください。

メタルベース3t[高荷重対応床]

移動観覧席を設置したり、小規模コンサートや展示会を催したり、災害時の避難場所として体育館を多目的利用する場合に最適です。

メタルベース3t[高荷重対応床]

支持脚SS クッション金具付

標準納まり図

メタルベースS,SS[遮音床]

床に加わる衝撃をクッションゴムが減衰し、階下への音の伝わりをしっかりと抑制します。
上階にスポーツ施設や園児室などがある重層施設に最適です。

メタルベースS,SS[遮音床]

支持脚RK

支持脚SS

・支持脚RK・支持脚SS

メタルベース遮音仕様、床性能試験

性能・諸性能		遮音タイプ
性能・諸性能		ﾒﾀﾙﾍﾞｰｽS	ﾒﾀﾙﾍﾞｰｽSS
部材	床パネル	ｼｰﾄﾊﾟﾈﾙ t=20	ｼｰﾄﾊﾟﾈﾙ t=20^※1
	支持脚	6本	8本
	ｸｯｼｮﾝｺﾞﾑ	RK	SS
	制振材	あり	なし
JIS A 6519 性能 [社内試験] ※〇印は基準ｸﾘｱを示します。	鉛直載荷試験	〇	〇
	繰返し衝撃試験	〇	〇
	床の弾力性試験	〇	〇

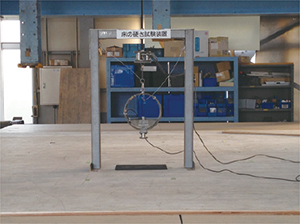

	床の硬さ試験	〇	〇
