防水シート端末押え金具

シートホルダー

シートホルダー

各種防水シートを固定し、水切り効果も発揮するアルミ製の防水シート端末押さえ金具です。規格や種類が豊富で様々な現場状況に対応します。

シートの接着面には幅の広いスリップ止めが施され、防水シートをしっかりと強力に固定します。アルミ合金製で耐候性に優れた製品です。

特長

特長1

各種シート防水、アスファルト防水・塗膜防水等の防水端末部の固定、水切・パラペット・軒先、壁側等の端末処理等、用途に応じて豊富な規格&種類をご用意しています。

特長2

金具にガイドラインを設けたことで、固定作業がスムーズに行えます。

特長3

シーリング材の併用で完璧な防水効果を発揮します。

特長4

アルミ合金製でアルマイト処理、クリア塗装の表面処理は耐候性に優れています。またシートホルダーのエッジラインが建物に美観を添えます。

納まり例

納まり例

納まり例(1)

納まり例(1)

納まり例(2)

納まり例(2)

納まり例(3)

納まり例(3)


シートホルダーの種類と規格

S‐1   L=2,000mm/t=2.0mm

S‐1   L=2,000mm/t=2.0mm


S‐2  L=2,000mm/t=2.0mm

S‐2  L=2,000mm/t=2.0mm

S-2J(ジョイントカバー)

W=50  T=1.0

S-2J(ジョイントカバー)
W=50  T=1.0


S-2-45A(出隅)

標準L=300×300(直角)

S-2-45A(出隅)
標準L=300×300(直角)

S-2-75A(出隅)

標準L=300×300(直角)

S-2-75A(出隅)
標準L=300×300(直角)

S-2-45B(入隅)

S-2-45B(入隅)

S-2-75B(入隅)

S-2-75B(入隅)


S‐3   L=2,000mm/t=2.0mm

S‐3   L=2,000mm/t=2.0mm

S-3J(ジョイントカバー)

W=50  T=1.0

S-3J(ジョイントカバー)
W=50  T=1.0


S-3-110A(出隅)

標準L=300×300(直角)

S-3-110A(出隅)
標準L=300×300(直角)

S-3-55A(出隅)

標準L=300×300(直角)

S-3-55A(出隅)
標準L=300×300(直角)

S-3-110B(入隅)

S-3-110B(入隅)

S-3-55B(入隅)

S-3-55B(入隅)


S‐7    L=2,000mm/t=1.5mm

S‐7    L=2,000mm/t=1.5mm

S‐8   L=2,000mm/t=1.5mm

S‐8   L=2,000mm/t=1.5mm

S-8-65A(出隅コーナー)

標準L=245×245(直角)

S-8-65A(出隅コーナー)
標準L=245×245(直角)


S-8-65B(入隅コーナー)

標準L=245×245(直角)

S-8-65B(入隅コーナー)
標準L=245×245(直角)


S‐10 L=2,000mm/t=1.2mm

S‐10 L=2,000mm/t=1.2mm


S‐11 L=2,000mm/t=1.2mm



S‐12 L=2,000mm/t=1.5mm



S‐13 L=2,000mm/t=1.2mm



S‐16 L=2,000mm/t=1.2mm

S‐16 L=2,000mm/t=1.2mm


S‐20 L=2,000mm/t=2.0mm

S‐20 L=2,000mm/t=2.0mm

シートホルダーその他

ジョイントカバー使用例

ジョイントカバー使用例

<パラペット天端例>

・まずシートホルダーの直線を固定し、目地の

   中央にジョイントカバーがくるようにかぶせ

   る。

・次に、それらの上から電気ドリルで穴をあけ、

   フィッシャープラグを入れ、タッピンねじで

   固定する。


S-4055  L=3,000mm/t=1.2mm

S-4055  L=3,000mm/t=1.2mm


S・4055A(出隅コーナー)

S・4055A(出隅コーナー)

S・4055B(入隅コーナー)

S・4055B(入隅コーナー)

S・4055J(水切りジョイント)

W=50

S・4055J(水切りジョイント)
W=50

S・4055納まり図

S・4055納まり図

シートホルダーの施工手順

手順-その1-

手順-その1-

◆取付場所の確認(パラペットの形状、防水シートの厚さ、etc)

使用するシートホルダーを選択します。

◆コーナー部やレベルの差のある場所は、防水シートが浮き上がらないように注意して施工を進めて下さい。

手順-その2-

手順-その2-

◆防水シート端部にシートホルダーをあてがい、その上からドリルで穴をあけます。

◆ドリル………直径6mm(深さはナイロンプラグがコンクリートに充分達するまで)。

手順-その3-

手順-その3-

◆ナイロンプラグを被着体に完全に差し込み、3~4mm径のワッシャー付き木ネジをプラグに当てがい、ハンマー等で軽く叩き入れてねじ締めをして下さい。

◆フィッシャープラグ S-6………(6×30mm)

   木ネジ………(4.1×38mm~3.5×32mm)

手順-その4-

手順-その4-

◆固定が完了したあと、シートホルダー端部、ねじ頭にシーリングを打ち防水効果を完ぺきにして下さい。

◆シーリング材………弾性シーリング材を主に使用します。

シートホルダーの施工要領

◆直線部の標準割付

直線部の標準割付

ガイドラインに添って端部から100mm以後は300mmピッチでビス止めをします。 直線と直線の目地は熱膨張における伸縮を吸収するよう2mmの巾を置いて下さい。


◆コーナー部の標準割付

コーナー部の標準割付

突付けコーナーの場合は、2mmの間隔を取ってシーリング材を打ちます。

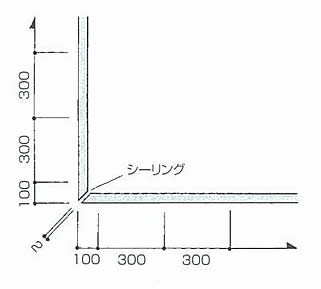

コーナー部の標準割付

シートホルダーS2・S3の場合はコーナー部材を使用しコーナーから50・150ピッチでビス止めをします。
